品牌：Grizziy UK
数控机床分类：数控车床
主电机功率：2.2（kw）
起订：1台
| 数控机床分类 | 数控车床 |
|---|---|
| 主电机功率 | 2.2（kw） |
| 运动方式 | 点位直线控制 |
| 加工尺寸范围 | 14/20（mm） |
| 主轴转速范围 | Max.12,000min-1（R.G.B.使用时Max.8,000min-1）（rpm） |
| 刀具数量 | 20 |
| 控制方式 | 半闭环控制 |
| 控制系统 | 西铁城/宫野 |
| 布局形式 | 卧式 |
| 动力类型 | 机械传动 |
| 用途 | 金属切削 |
| 适用行业 | 通用 |
| 售后服务 | 保修一年 |
| 品牌 | 西铁城/宫野 |

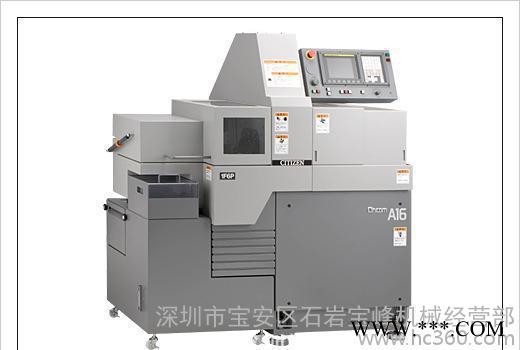

| 型号 | Cincom A12/16 |
产品规格
| 型号 | A12I | A12II | A12V | A12VI | A16I | A16II | A16V | A16VI | |
| 最大加工直径 | Φ12mm | Φ16mm | |||||||
| 最大加工长度 | 135mm（R.G.B.使用时57mm） | ||||||||
| 正面最大钻孔直径 | Φ6mm | ||||||||
| 正面最大攻丝直径(攻丝，板牙) | M6 | ||||||||
| 主轴贯通孔直径 | Φ14mm | Φ20mm | |||||||
| 主轴旋转速度 | Max.12,000min-1（R.G.B.使用时Max.8,000min-1） | Max.10,000min-1（R.G.B.使用时Max.6,000min-1） | |||||||
| 排刀旋转刀具最大钻孔直径 | --- | Φ5mm | --- | Φ5mm | --- | Φ5mm | --- | Φ5mm | |
| 排刀旋转刀具最大攻丝直径 | --- | M4 | --- | M4 | --- | M4 | --- | M4 | |
| 排刀旋转刀具主轴旋转速度 | --- | Max.4,500 min-1 | --- | Max.4,500 min-1 | --- | Max.4,500 min-1 | --- | Max.4,500 min-1 | |
| 背面主轴最大夹持直径 | --- | Φ12mm | --- | Φ16mm | |||||
| 背面主轴工件最大伸出量 | --- | 30mm | --- | 30mm | |||||
| 背面加工最大钻孔直径 | --- | Φ5mm | --- | Φ5mm | |||||
| 背轴最大攻丝直径 | --- | M3 | --- | M3 | |||||
| 背面主轴旋转速度 | --- | Max.6,000min-1 | --- | Max.6,000min-1 | |||||
| 刀具安装数量 | 8 | 10 | 11 | 13 | 8 | 10 | 11 | 13 | |
| 刀具尺寸 | 车刀 | □10mm | |||||||
| 快速进给速度 | X轴 | 21m/min | |||||||
| Y轴 | 21m/min | ||||||||
| Z1轴 | 15m/min | ||||||||
| A2轴 | --- | 12m/min | --- | 12m/min | |||||
| 电机 | 主轴驱动用 | 1.5/2.2kW | 2.2/3.7kW | ||||||
| 刀具主轴驱动用 | --- | 0.4kW | --- | 0.4kW | --- | 0.4kW | --- | 0.4kW | |
| 背面主轴驱动用 | --- | 1.0kW | --- | 1.0kW | |||||
| 切削油用 | 0.18kW | ||||||||
| 输入功率 | 4kVA | ||||||||
| 中心高度 | 1,000mm | ||||||||
| 重量 | 950kg | 1,300kg | 950kg | 1,300kg | |||||
产品规格
| 型号 | A20VII | ||
| 最大加工直径 | Φ20mm | ||
| 最大加工长度 | 导套机型 | 200mm | |
| 无导套机型 | 2.5D(最大55mm) | ||
| 正面最大钻孔直径 | Φ10mm | ||
| 正面最大攻丝直径(攻丝，板牙) | M8 | ||
| 主轴旋转速度 | Max.10,000min-1 | ||
| 排刀旋转刀具最大钻孔直径 | Φ7mm | ||
| 排刀旋转刀具最大攻丝直径 | M6 | ||
| 排刀旋转刀具主轴旋转速度 | Max.6,000min-1(标准4,800min-1) | ||
| 背面主轴最大夹持直径 | Φ20mm | ||
| 背面主轴工件最大伸出量 | 50mm | ||
| 背面加工最大钻孔直径 | Φ8mm | ||
| 背轴最大攻丝直径 | M6 | ||
| 背面主轴旋转速度 | Max.8,000min-1 | ||
| 刀具安装数量 | 21 | ||
| 刀具尺寸 | 车刀 | □12mm（□13mm、□16mm） | |
| 快速进给速度 | X1轴 | 18m/min | |
| X2轴 | 32m/min | ||
| Y轴 | 32m/min | ||
| Z1轴 | 32m/min | ||
| Z2轴 | 32m/min | ||
| 电机 | 主轴驱动用 | 2.2/3.7kW | |
| 刀具主轴驱动用 | 0.75kW | ||
| 背面主轴驱动用 | 1.1/1.5kW | ||
| 切削油用 | 0.25kW | ||
| 输入功率 | 6kVA | ||
| 中心高度 | 1,050mm | ||
| 重量 | 2,550kg | ||
产品规格
| 机种 | BNC-42C7 | |
| 加工能力 & 夹具系统 | ||
| 棒材最大加工直径 | SP1 | φ42mm |
| 最大加工长度 | *175mm | |
| 液压卡盘 | SP1 | 5",6" 中空夹具 |
| 弹簧筒夹 | SP1 | HARDINGE S20,DIN173E,B&S#22D,JPN34 |
| 主轴 | ||
| 主轴端 | SP1 | 特殊平头 |
| 主轴马达 (15分 既定/连续) | SP1 | 7.5/5.5kW |
| 主轴旋转速度 | SP1 | 60～6,000 min-1 |
| 刀具台 | ||
| 刀具台形式 | 8角转塔 | |
| 刀柄高度 | □20mm | |
| 开孔钻头刀柄部直径 | φ25mm,φ32mm | |
| 移动行程 | X轴 | 135mm |
| Z轴 | 235mm | |
| 分度夹紧方式 | 伺服马达 & 齿牙盘 | |
| 分度时间 | 0.2Sec./1St. | |
| 旋转刀具（选项） | ||
| 旋转刀具最大安装数 | 8 | |
| 刀具主轴旋转速度 | 50～5,000 min-1 | |
| 旋转马达 | 2.8 /1.0kW | |
| 机床大小 | ||
| 机床面积 | 2,272×1,270mm | |
| 机床高度 | 1,686m | |
| 机床重量 | 2,400kg | |
