品牌：群宝
中心高：125
中心套孔直径：0（mm）
起订：1套
供应：100套
| 中心高 | 125 |
|---|---|
| 中心套孔直径 | 0（mm） |
| 工作台面直径 | 150（mm） |
| 主轴连接尺寸 | 0（mm） |
| T型槽宽度 | 0（mm） |
| 定位键宽度 | 0（mm） |
| 分度精度 | 0.01（s） |
| 重复精度 | 0.01（s） |
| 适用机床 | 皆可 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 环球牌 |
| 型号 | F11-125 |
万能分度头
●FW80,F11-100A,F11-125A,F11-160A型万能分度头是铣床上的主要附件之一，利用分度刻度环和游标，定位销和分度盘以及交换齿轮，能将装卡在顶尖间或卡盘上的工件分成任意角度，可将圆周分成任意等份，辅助机床利用各种不同形状的刀具进行各种沟槽、正齿轮、螺旋正齿轮、阿基米德螺线凸轮等的加工工作。●该产品还备有圆工作台，将它安装在分度头主轴上，工件可直接紧固在工作台上，也可利用装在工作台上的夹具紧固，可完成工件多方位
| 规格项目 | FW80 | F11100A | F11125A | F11160A | |
| 中心高 | 80 | 100 | 125 | 160 | |
| 主轴由水平位置向上转动的角度 | ≤90° | ≤95° | |||
| 主轴由水平位置向下转动的角度 | ≤6° | ≤5° | |||
| 分度手轮每转主轴回转角度 | 9°（540 grad.,1′each） | ||||
| 游标最小示值 | 10″ | ||||
| 蜗杆副传动比 | 1:40 | ||||
| 主轴孔锥度（莫氏） | MT3 | MT4 | |||
| 定位健宽度 | 14 | 18 | |||
| 主轴法兰盘定短锥直径 | Ø36.541 | Ø41.275 | Ø53.975 | Ø53.975 | |
| 分度盘孔数 | A盘 | 24,25,28,30,34,37,38,39,41,42,43 | |||
| B盘 | 46,47,49,51,53,54,57,58,59,62,66 | ||||
| 变换齿轮 | 模数 | 1.5 | 2 | ||
| 齿数 | 25,30,35,40,50,55,60,70,80,90,100 | ||||
| 分度手柄一整传主轴单个分度误差 | 60″ | ±45″ | |||
| 主轴在任意1/4圆周上的累积误差 | ±1′ | ||||
| 最大承载(kg) | 80 | 100 | 130 | 130 | |
| 净重(kg) | 36 | (63)67 | (104)110 | (120)130 | |
| 毛重(kg) | 45 | (75)79 | (120)126 | (139)149 | |
| 箱体尺寸(mm) | 542×403×220 | 616×465×265 | 635×530×310 | 710×535×342 | |

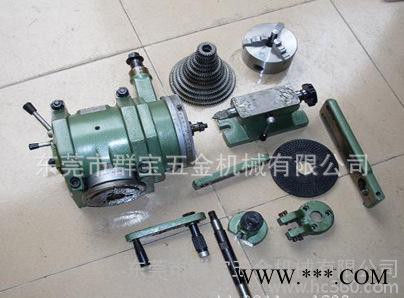

| 序号 | F11系列分度头随机清单 | 数量 |
| 1 | 分度头 | 1台 |
| 2 | 尾架 | 1台 |
| 3 | 挂轮架 | 1套 |
| 4 | 交换齿轮 | 12个 |
| 5 | 千斤顶 | 1台 |
| 6 | 顶尖 | 1个 |
| 7 | 拔叉 | 1个 |
| 8 | 分度盘 | 1个 |
| 9 | 法兰盘 | 1个 |
| 10 | 三爪卡盘 | 1个 |
| 11 | 差动用芯轴 | 1个 |
| 附技术文件 | 说明书 | 1份 |
| 合格证 | 1份 | |
| 装箱单 | 1份 |
