中心高：130
中心套孔直径：42（mm）
起订：1件
供应：100件
| 中心高 | 130 |
|---|---|
| 中心套孔直径 | 42（mm） |
| 工作台面直径 | 160（mm） |
| 分度精度 | 0.01（s） |
| 重复精度 | 0.01（s） |
| 适用机床 | 铣床 |
| 是否库存 | 是 |
| 是否批发 | 是 |
| 品牌 | 钜振 |
| 型号 | CS-6 |

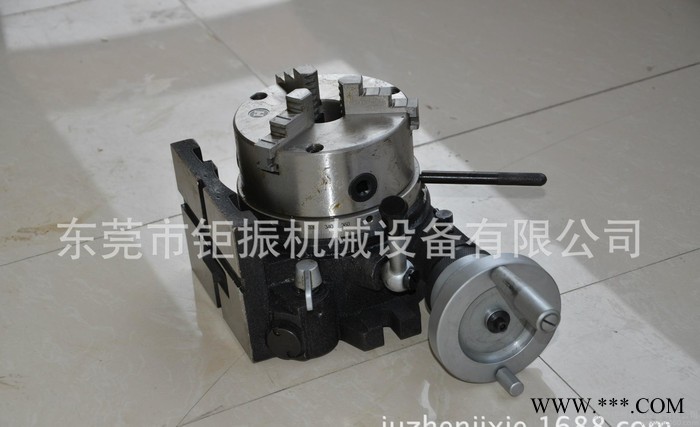

强力型快速分度头（等分分度头）CS-6,CS-8
强力型快速分度头特点
产品参数: 强力型快速分度头,主轴可与机床工作台成水平与垂直两种情况下使用，用途广泛。
可用于铣床、磨床、钻床及刨床上，可将工件分成2、3、4、6、8、12、24等分，也可利用主轴上
的刻度环和游标进行任意分度。
| 规格Specifications项目ltems | 6" | 8" |
| 中心高Center hight mm | 130 | 150 |
| 主轴定心直径Center diameter of the spindle mm | Ø80 | Ø119.774 |
| 主轴轴肩直径Locating diameter of the spindle mm | Ø170 | Ø212 |
| 可分等分数Divisions | 2、3、4、6、8、12、24 | |
| 主轴的圆周刻度Graduated disc of spindle | 360° | |
| 蜗轮副模数Modules of worm and worm gear | 1.25 | 1.5 |
| 蜗轮副传动化Transmission ratio of worm and worm gear | 1:90 | |
| 蜗轮每转所代表的转台度数Showed degree of worktable per revolution of worm | 4° | |
| 游标**小示值Minimum value of vernier | 10" | |
| 定位键宽度Width of the locating key mm | 16 | |
| 可配卡盘Matched chuck | K31167A | K31210A |
| 24等分单个分度误差24 divisions individual error | 25” | |
| 蜗轮副分单个分度误差Worm gear dividing error | ±60" | |
| 净重Net weight Kg | (40)50 | (62)77 |
| 毛重Gross weight Kg | (50)60 | (73)88 |
| 箱体尺寸Case dimensions mm | 470*350*360 | 490*425*380 |
