河北衡水重型卧式车床C61250*80/63

2021-08-20 02:1812590询价
价格:电议
品牌:胜勇
产品类型:全新
动力类型:联合传动
加工精度:精密
起订:1台
供应:99999台
产品类型 全新
动力类型 联合传动
加工精度 精密
控制形式 数控人工
类型 普通车床
适用范围 通用型
外形尺寸 1156*304*275mm
主电机功率 125KW
最大回转直径 2500MM
安装形式 落地式
是否库存
适用行业 通用
布局形式 卧式
主轴通孔直径 0
最大加工直径 2500mm
主轴转速级数 无级

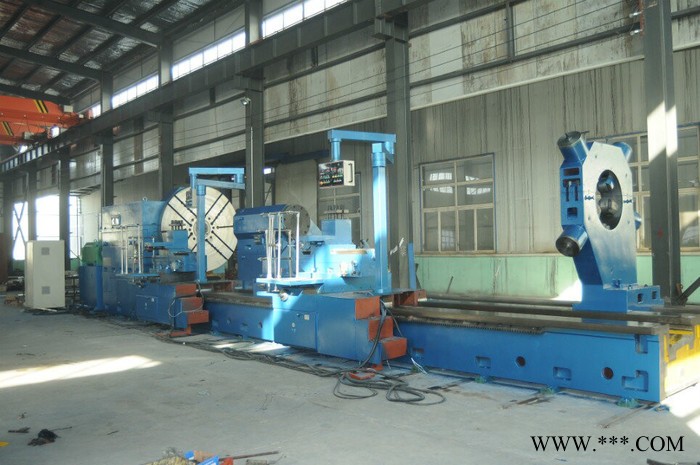

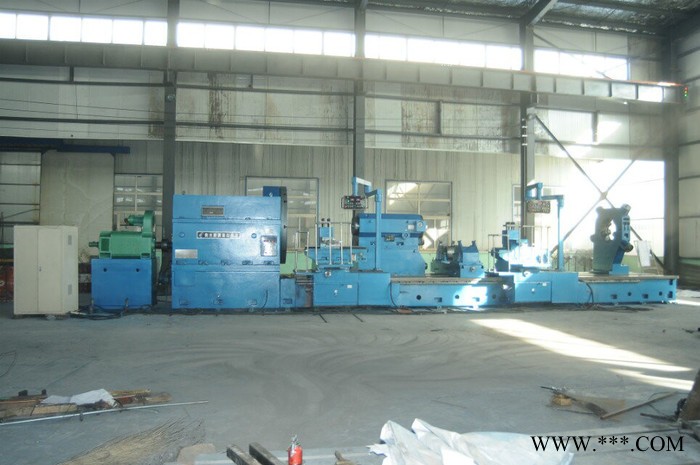

C61250×80/63重型卧式车床

技术说明

1. 车床的用途特性

C61250重型卧式车床是我公司根据长期生产卧车的经验,根据用户的实际需要,采用国际上先进的设计手段和制造技术,采用CAD优化设计方法,执行**现行**精度标准,精心设计的一种集电气、自动控制、液压控制和现代机械设计等多学科、多门类的精密制造技术为一体的机电一体化机床产品。机床结构性能适用,机床动静态刚度高、使用寿命长、加工效率高,各项功能安全可靠。

   本机床为万能型通用机床,它适用于高速钢和硬质合金**具对不同材料的轴类零件、园筒形和盘状零件,进行车削外园、端面、切槽、切断、镗孔、车镗内外锥体等进行半精和精加工。

本机床适用电机转子.轧辊等大型高精度轴类零件的加工。

本机床主传动采用直流电动机拖动,主轴转速为无级调速,故可获得加工不同工件时所需合理的切削速度。

机床采用三导轨床身;**大工件回转直径2500mm,过刀架**大切削直径2000mm,**大工件长8000mm, **大工件重量63t.

2.车床的组成

本机床主要由主轴箱、主电机系统、尾座、刀架、床身、溜板箱、闭式中心架、开式中心架、电气系统、液压系统等组成.

3.技术参数:

(1) 床身上**大工件回转直径          2500mm

(2) 过刀架**大工件车削直径          2000mm

(3) 中心高                         1280mm

(4) **大工件长度                    8000mm

(5) **间**大工件重量             63t

(6) 花盘**大扭矩                   63000N·m

(7) 单刀架**大切削力                  60000N

(8) 总切削力                        100000N

(9) **锥顶角及规格         60°φ160φ175(锥度1:4)

(10) 刀杆截面尺寸                    70×70mm

床头箱:

(11) 主轴转速级数                    无级

(12) 主轴转速范围                    0.5~125r/min

(13) 主轴锥孔尺寸                   φ175mm锥度1:4

(14) 花盘直径                        2000mm

刀架:

(14)刀架数量2个

(15) 进给量级数无级

(16) 纵向进给范围0.265-500mm/min

(17) 横向进给范围                  0.106-200mm/min

(18)上纵向进给范围                 0.053-100mm/min

(19) 纵向快速移动速度3000mm/min

(20) 横向快速移动速度1200mm/min

(21)上纵向快速移动速度600mm/min  (22) 横向**大行程900mm

(23)上纵向**大行程900mm

尾座:

(24) 套筒直径500mm

(25) 套筒**大行程250mm

(26) 主轴锥孔尺寸φ160mm锥度1:4

(27)尾座快速移动速度3000mm/min

(28) 套筒快速移动速度250mm/min

中心架:

(29)闭式中心架支撑直径范围φ200~700mm

(30)开式中心架支撑直径范围φ700~1500mm

电机

(31)主传动电机功率125KW

                转速600-2400r/min

(32)进给电机功率                      4 KW

                转速10-1500r/min

(33)尾座套筒移动电机功率             3KW

                转速1430r/min



(34) 车床床身宽度尺寸              2000mm

(35) 车床重量100t







河北胜勇重型机床有限公司

2014-1-12
