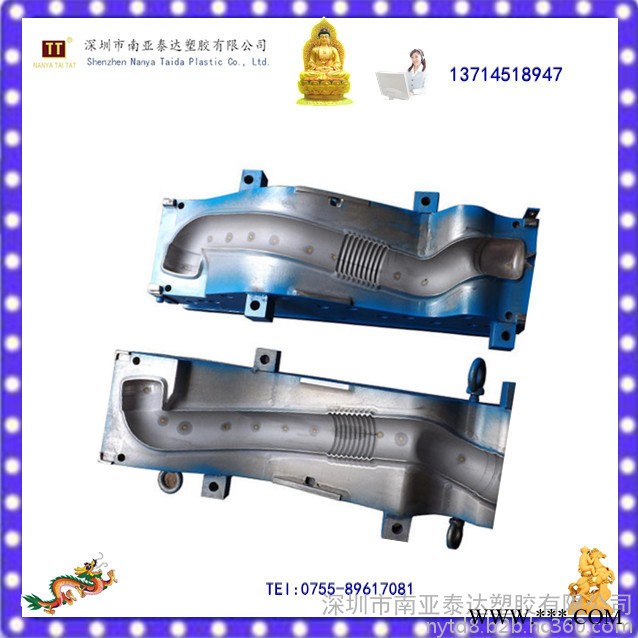

产品：汽车风道吹塑模具
安装方式：移动式模具
起订：1副
供应：2000副
发货：10天内
| 产品 | 汽车风道吹塑模具 |
|---|---|
| 安装方式 | 移动式模具 |
| 产地 | 深圳 |
| 认证 | CCC |
| 适用范围 | 餐具、医疗、汽车、电子、日用品 |
| 工艺类型 | 吹塑模具 |
| 品牌 | 南亚i泰达 |
2、 吹塑模具典型结构：
1）组合式结构
*模具整体由口板1、腹板2和底板5组合而成。口板和底板用钢材制造，腹板用铝合金或其他材料制成
*三部分用螺钉和圆销紧固。两半片的定位由装在腹板上的导柱保证。冷却水通路在腹板上做出。
*为了保证三板之间的密合，每对板的接触面应减小，即在其左、右、后三面适当地去掉一部分，留下必要的接触部分，这样可以相对地增大板间的紧固力，避免使用中松动，产生缝隙，接触面的加工应保证平面性良好和必要的表面粗糙度。
2）嵌镶式结构
*模具整体由一块金属构成，一般采用铝合金铸件或锻锭，而在其口部和底部嵌入钢件，嵌件一般用压入方法，亦可用螺钉紧固
3、吹塑模具设计要点：
1）模口 成型瓶等容器类塑件时，模口成型瓶口部分，校正芯棒挤压成型瓶口内径并切除余料，成型时通过它吹入压缩空气
2）模底 采用注射吹塑成型时不需要切除余料，整体模底与模具本体分开，单独安装在机床的取件装置上，兼起取件的作用。若采用管状坯料进行吹塑成型时，模底为两半个，分别装在两半个模具上，在合模时由剪切刃把余料切除，同时剪切刃还起夹持、密封型坯的作用
3）剪切刃
*剪切刃的宽度太小，角度太大，则剪切刃锐利**有可能在吹制之前使型坯塌落，也有使熔接线厚度变薄的倾向。
*剪切刃宽度太大，角度太小，则**有可能出现闭模不紧和切不断余料的现象。若使剪切刃平行地切除余料，则熔接线处的强度大小有改善。
*剪切刃平行部分的宽度为0.5～ 1毫米，角度约15°时较好。为了防止型坯塌落，又便于清除余料，可以设置二道剪切刃。剪切刃是关键部分。具有剪切的口模，模底应采用象钢材、铍铜合金那样强度好而硬度大的材料。剪切刃处的粗糙度要小，热处理后要研磨抛光，大批量生产时要镀以硬质铬，并加以抛光
4）排气孔
模具闭合后型腔是封闭状态，为了保证塑件的质量必须把模具内的原有空气加以排除。如果排气不良**会在塑件表面上出现斑纹，麻坑、成型不完整等缺陷。应当特别注意的是排气孔的部位应设在成型中空气容易贮留的地方，即后吹起来的地方，如多面体的角部、圆瓶的肩部等处。
。
