钻铣床ZXTM40小型钻铣床多功能钻铣床可加数显自动走刀图1钻铣床ZXTM40小型钻铣床多功能钻铣床可加数显自动走刀图2钻铣床ZXTM40小型钻铣床多功能钻铣床可加数显自动走刀图3钻铣床ZXTM40小型钻铣床多功能钻铣床可加数显自动走刀图4钻铣床ZXTM40小型钻铣床多功能钻铣床可加数显自动走刀图5

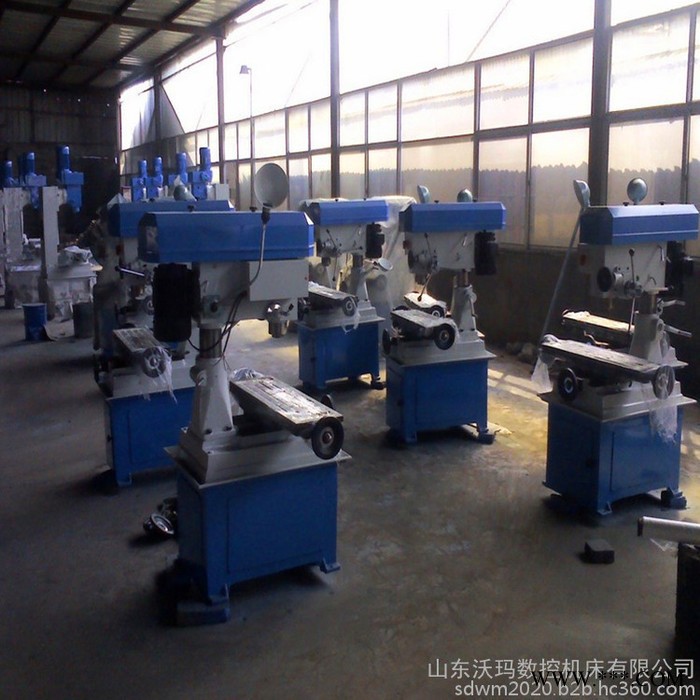

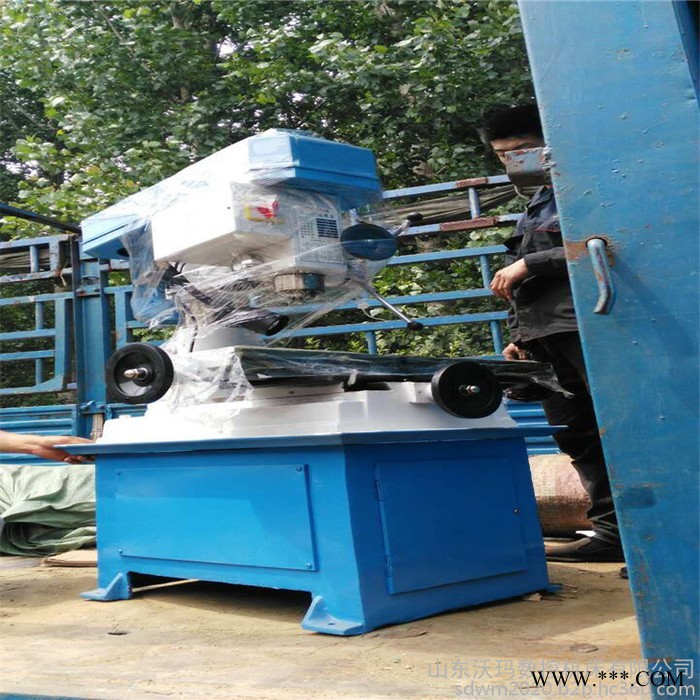

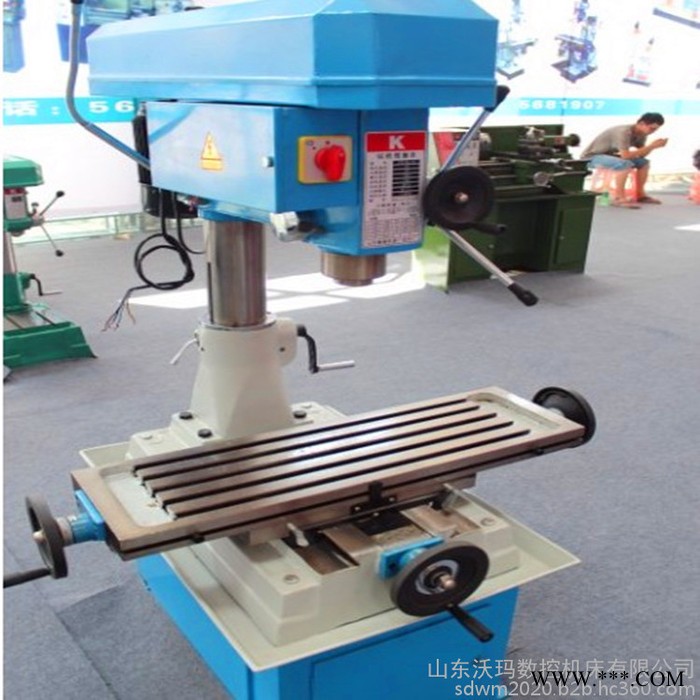

钻铣床ZXTM40小型钻铣床多功能钻铣床可加数显自动走刀

2021-08-19 19:0411630已售
价格:5260.00/台
品牌:沃玛数控机床有限公司
产品类型:全新
控制形式:人工
类型:铣钻床
起订:1台
供应:89台
发货:2天内
产品类型 全新
控制形式 人工
类型 铣钻床
适用范围 通用型
外形尺寸 1100x1050x1330
主电机功率 1.5
主轴转速范围 168-3160
是否库存
适用行业 通用
布局形式 立式
作用对象材质 金属
钻孔直径范围 40
主轴孔锥度 4
品牌 沃玛数控
型号 ZXTM-40

产品详情

小型钻铣床主要参数:

主要技术参数

ZX16钻铣床

  ZX20钻铣床

  ZX40钻铣床

钻孔最大直径(mm)

16

20

40

端铣最大宽度(mm)

30

40

100

立铣最大直径(mm)

8

10

20

最大攻丝直径(mm)

10

12

M16

主轴行程(mm)

85

90

120

主轴端面至工作台距离(mm)

80-380

70-410

120-550

主轴转速范围(rpm))

250-3200

250-3200

168-3160

工作台尺寸(mm)

420x160

500x200

800x240

工作台行程(mm)

250x120

250x140

400x250

外形尺寸(mm)

750x580x1100

850×780×1200

1100×1050×1330

电动机功率(kw)

0.55

0.75

1.5

净重/毛重(kg)

120/150

150/170

410/460

可根据客户要求安装脚踏开关或者倒顺开关,实现攻丝功能.

用途:适用于各种中小型零件加工,特别是有色金属材料;塑料;尼龙的切削,具有结构简单,操作灵活等优点,广泛用于单件或是成批的机械制造;仪表工业;建筑装饰和修配部门。钻铣床是一种中小型通用金属切削机床,即能卧铣,又能立铣。它适用于钻、扩、铰、镗、孔加工;如用圆片铣床、角度铣刀、形成铣刀及端面铣刀,能铣削平面、斜面、垂直面和沟槽等。装上附件立铣头后,可作为多方向的铣削工作。在装上附件分度头后,可作摸数m=3毫米以下的直齿、锥齿轮及螺旋齿等的铣削工作。由于本机床应用广泛,故适合一般修理与工具车间;单件或小批生产车间使用为宜。

   本机床结构是由床身、底座、三角体、工作台和滑座、滑臂回转座、铣头、冷却及润滑、电器系统等九个主要部件组成

    床身装在底座上,床身下腹内装主电机。通过一对三角皮带轮传给I轴进入床身齿轮箱,经过六对齿轮传动给主轴,主轴前端为莫氏4号锥孔。即可装置端铣刀柄,亦可装置刀杆,刀杆另一头支承在挂架的轴承孔内,刀杆支架则装在滑臂的燕尾导轨上。
