导轨防护罩为满足日益增长的生产力的要求,机器制造商需要不断提高运行的速度和加速度,从而直线式发动机防护罩的性能和稳定性变得更加重要。我公司为迎接这些挑战,迅速在人力、设备和技术上投资以保证我们的伸缩式防护罩能满足这些规范,多速度就是对这些要求的一个完全和可靠的解决方式。高速伸缩式导轨防护罩是在综合考虑机器整体尺寸,操作环境的基础上设计出来的,同时考虑碎片数量和冷却剂,还要符合机器美学的设计理念。 产品特点:每层钢板端部装有弹性密封垫,可在运动时清洁钢板表面.伸缩板式防护罩可垂直和水平使用,最大运行速度可达60M/min,可提供平板型、拱型、也可按用户的不同需求另行设计。 ![]()
钢板伸缩防护罩是一种具有极高生产工艺的产品。它们需要各种各样的高质量的材料和组件,还需要复杂的制造技术。高转速需要连续不断的发明和创新。根据速度密封和尺寸等情况,可以由工程师决定把特殊的耐摩擦黄铜导轨或者聚铵酯橡胶擦试器镶嵌在钢板伸缩防护罩的两侧;就平整度,抗腐蚀和耐磨损而言,所采用的钢材具有极高的品质和质量,钢板伸缩防所罩也可以用不锈钢制成。
|

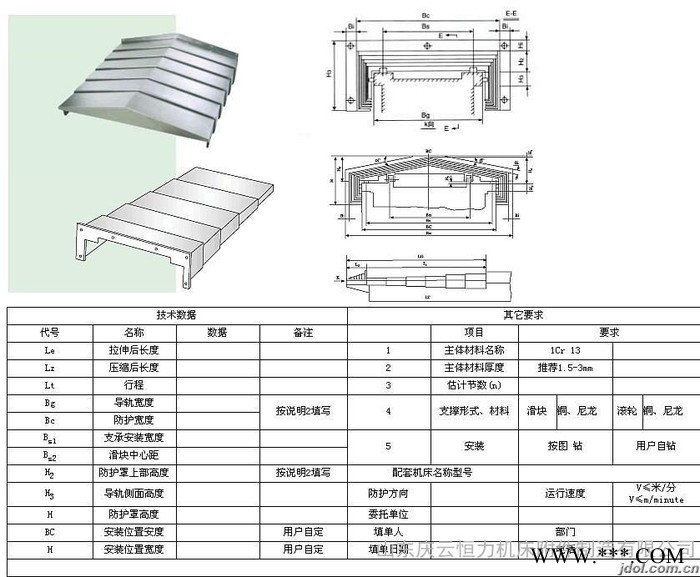

钢板机床导轨防护罩设计参数: | 代号 | 名称 | 数据 | 备注 | 代号 | 名称 | 数据 | 其它 | Le | 拉伸后长度 | 0 | 0 | Bs | | 滚轮支承宽度 | 0 | 0 | Lz | 压缩后长度 | 0 | 0 | Bm | | 滑块支承宽度 | 0 | 0 | Lt | 行程 | 0 | 0 | 0 | | 弓形倾角 | 0 | 0 | B | 导轨宽度 | 0 | 0 | n | | 预计节数 | 0 | 0 | Bc | 防护罩总宽 | 0 | 0 | 0 | | 钢板厚度 | 0 | 用户预选 | H | 防护罩总高 | 0 | 0 | 0 | | 安装孔 | 0 | 用户自定 | H1 | 导轨侧面高度 | 0 | 0 | 钢板材料 | 1Gr13 | 2Cr13 | 用户自定 | H2 | 导轨上护罩高度 | 0 | 0 | 支撑形式 | 滚轮 | 滑块 | 用户自定 | H3 | 安装位置高度 | 0 | 0 | 配套机床型号 | 0 | 0 | 0 | H4 | 安装板高度 | 0 | 0 | 委托单位 | 0 | 0 | 0 | H5 | 滚轮高度 | 0 | 0 | 联系人 | 0 | 电话 | 0 |
1、用户订货时只需填明以上数据,选定材料,我公司代为设计制造 | 2、如用户对护罩形式有特殊要求,可与我公司协商设计,满足要求。多速度-总体式特点:这种独特的导轨防护罩可以保护以下部件:冲程300MM,最大运行速度120米/分,最大加速度2G,最大噪音率40分贝。牵引设备上有伸缩仪。这种导轨防护罩的箱体能够同时伸展和伸缩。 速度-模块式特点:这种导轨防护罩对于以下部件的保护是理想的:冲程大于300MM,栏杆宽度达500MM,最大运行速度60米/分钟,最大加速度8/20米/秒2,最大噪音率为50分贝。牵引设备是由双绞闸片组成的,组成它的两个起重机在中间起双重作用,这是我公司的专利产品。多速度-模块式系统使得导轨防护罩在不需要撞击和压力泵的情况下伸缩自如。由于我们专利性的牵引设备,使得箱体可以模块性的独立缠绕在栏杆上。值得注意的是此工具与普通的导轨防护罩相比,不需要更大的空间。 多速度-单空间式特点: 1、当可用空间很小而且没有在机器上安装栏杆时,这种导轨防护罩是您理想的选择; 2、单空间式可以应用于以下两种情况:1)、直线式--单轴运动2)、轨道式--普遍的轨道运动 3、在这两种情况下,这种导轨防护罩是由包括导轨,承载结构的一个整体组成,只需要拧紧几个螺丝就可以固定在机器上。 4、最大运行速度为120米/分,最大加速度2G,最大噪间率为40分贝。 5、牵引设备是多速度的。 |
|
