品牌：[db:产品品牌]
产品类型：全新
动力类型：液压
工作形式：锻压
起订：1台
供应：8台
| 产品类型 | 全新 |
|---|---|
| 动力类型 | 液压 |
| 工作形式 | 锻压 |
| 剪切角 | 0.5-2 |
| 控制形式 | 人工 |
| 类型 | 剪板机 |
| 适用范围 | 通用 |
| 售后服务 | 三包一年 终身服务 |
| 原理 | 冷成型 |
| 重量 | 13500kg |
| 主电机功率 | 18.5kw |
| 是否库存 | 是 |
| 适用行业 | 通用 |
| 作用对象材质 | 金属 |
| 剪切次数 | 12-25次/min |
| 品牌 | 江苏巨龙数控机床有限公司 |

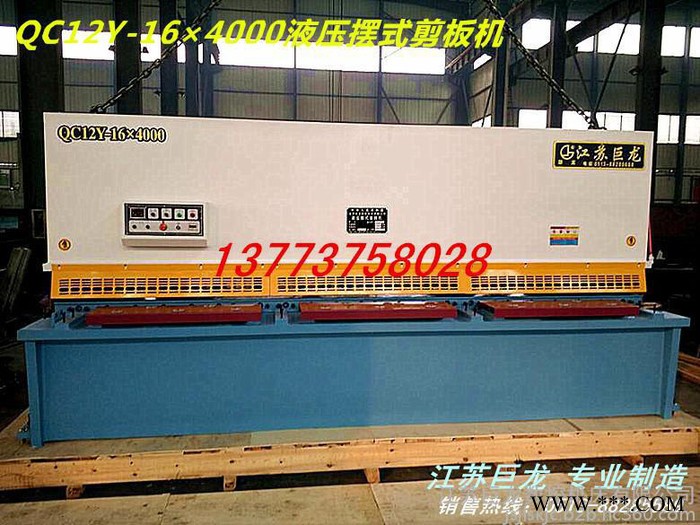

| 型号 | QC12Y-16X4000 |
| 可加工尺寸 | 16×4000 |
| 滑块行程调节量 | 180 |
一、性能特点
1、该机采用钢板焊结构，振动时效消除应力，具有良好的刚性和稳定性；
2、采用液压传动，刀架摆式运动实现剪切，同步可靠，运动平稳；
3、刀片间隙快速同步调整，刻度盘指示数值；
4、后挡料电动快速移动，手动微调，计数器显示数值；
5、具有灯光照明装置，方便手工划线和剪切；
6、刀架行程无级调节，有效地提高了工作效率。
二、技术参数
1、可剪板厚 16 mm
2、可剪板宽 4000 mm
3、被剪板料强度 450 N/mm2
4、剪切角 2°20′
5、行程次数 10 min
6、刀片长度 4100 mm
7、工作台离地面高度 850 mm
8、主电动机 22 KW
9、后挡料电机功率 0.55 KW
10、轴向柱塞泵 63MCY14-1B
11、外形尺寸（L×W×H） 4700×2600×2150 mm
三、机器的主要部分及结构说明
1、机架：由钢板焊接成框形结构，具有良好的刚性，两缸固定于左右立柱上，工作台面上辅助刀座，便于下刀架作微量调节，工作台面装有送料球，操作轻便。
2、压料装置：由安装在机架前面支承板上的若干个压料油缸组成，压料油缸进料后，压料头在克服拉力弹簧的拉力下压紧板料。在剪切完成后，借助于拉力弹簧的拉力而复位。
3、前后挡料：前挡料置于工作台面上，用标尺指示数值，以调节活动挡块达到所需的挡料值，在剪切薄板时使用前挡料较为方便；后挡料装于上刀架上，随上刀架作上下摆动，后挡料的调节由电机传动，经齿轮减速后由丝杆传动，也可手动微调。
4、液压系统：由控制阀组、油泵、油缸、回程缸、压料缸、及组合油路等组成。整个系统结构合理、噪声低，运行顺畅，安全性能好。
5、电气部分：由控制电器柜、中间连接线、控制面板和主、副电机、脚踏开关等装置组成，安全系数高，整体性能优良。
