往复单元：柱塞泵
材质：铝合金
起订：10台
供应：10台
| 往复单元 | 柱塞泵 |
|---|---|
| 材质 | 铝合金 |
| 驱动方式 | 气动 |
| 性能 | 自动 |
| 用途 | 增压泵 |
| 叶轮数目 | 多级 |
| 泵轴位置 | 卧式 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 双吸式 |
| 功率 | 0（kw） |
| 规格 | 台 |
| 转速 | 1 |
| 流量 | 500 |
| 原理 | 柱塞泵 |
| 品牌 | CKD |
| 型号 | QB02 |

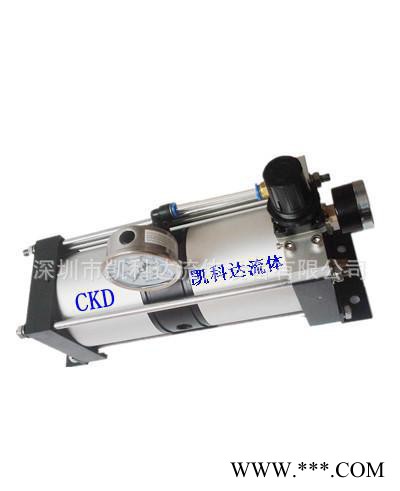

QB系列空气增压泵是专为解决一般压缩空气的压力过低而专门设计的产品，具有结构可靠，寿命长，稳定性高，无需用电，维护简单等特点。该系列产品能够使一般的压缩空气通过自增压的方式输出较高的压力。该系列全部采用铝合金及不锈钢制造，全部密封件均为进口优质产品，最大驱动气压均为8.3bar，可长时间连续工作。
该系列部分产品采用嵌入式单气控非平衡气体分配阀来实现泵的自动往复运动，最大压力可达16.6Bar，流量最大可达513L/min。主要应用于局部压缩空气压力过低的各种场合。
技术参数： Pa=驱动气压 Pi=输入气压 Po=输出气压 | |||||||||
型 号 | 增压比 | 最小气体入口压力Pi（bar） | 最大允许出口压力Po（bar） | 气体出口压力计算公式 Po | 气体入口 | 气体进口 | 最大流量L/min | ||
| |||||||||
QB02 | 2:1 | 0.5 | 16.6 | 2Pa | PT1/4" | PT3/8" | 513@ Pa =6 |
| |
4QB02 | 2:1 | 0.5 | 16.6 | 2Pa | PT1/2" | PT1/2" | 1450@ Pa =6 |
| |
QB04 | 4:1 | 0.8 | 33.2 | 4Pa | PT1/2" | PT1/2" | 493@ Pa =6 |
| |
QB05T | 5:1 | 1.7 | 41.5 | 5Pa+Pi | PT1/2" | PT1/2" | 820@ Pa =6 |
| |
QB07 | 7:1 | 1.7 | 58.1 | 7Pa | PT3/8" | PT3/8" | 274@ Pa =6 |
| |
QB08T | 8:1 | 1.7 | 66.4 | 8Pa+Pi | PT3/8" | PT3/8" | 482@ Pa =6 |
| |
QB10 | 10:1 | 2.5 | 83 | 10Pa | PT3/8" | PT3/8" | 225@ Pa =6 |
| |
QB15 | 15:1 | 4 | 124.5 | 15Pa | PT3/8" | PT3/8" | 185@ Pa =6 |
| |
该系统仅适合于对压缩空气增压的场合，部分型号产品可用于抽真空
