产品特性：
※ 坚固机械设计、结构紧凑。
Solid mechanical design with compact structure
※ 轴载荷能力强，工作寿命长。
Excellent axis loading capacity with longer working lifespan.
※ 适用于重负载，数控机床主轴，伺服电机定位和测速。
Applicable for heavy loading, main axis of CNC tooling machine, orientation and speed testing of servo motor |
|

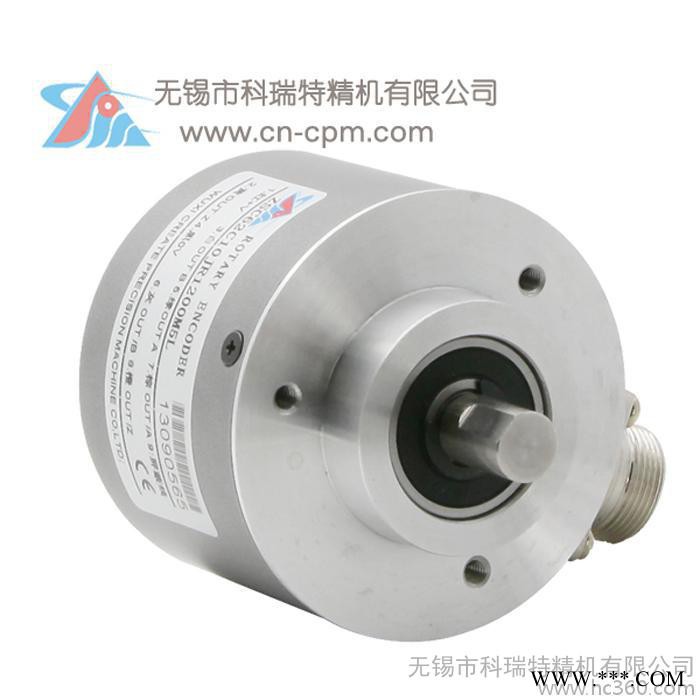

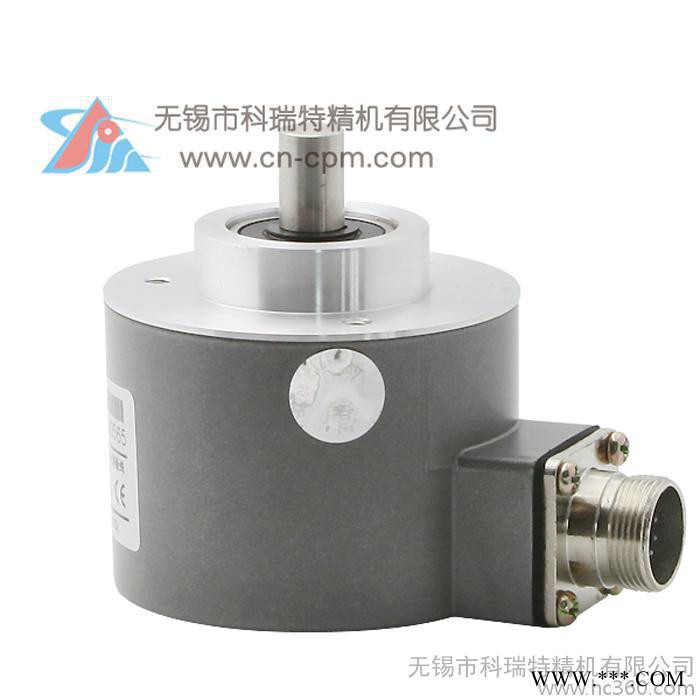

实心轴型编码器SOLID TYPE ROTARY ENCODER
|
电气特性 ELECTRICAL spec. | | | | 输出波形Output Wave | 方波Square Wave | 可选脉冲Standard number of
pulse per revolution | 10、20、30、40、50、60、80、100、120、125、200、240、256、300、400、450、480、500、512、600、720、750、800、900、1000、1024、1080、1200、1250、1500、1800、2000、2048、2500、3000、3600、4000、4096、5000、5400等，或按客户要求 | | 供应电源Power Supply | DC5-30V DC5V | | 响应频率MAX.Response | 0KHZ-200KHZ | | 消耗电流Current consumption | ≤60mA | | 机械特性Mechanical spec. | | | | 主体材质The main material | 铝合金Aluminum | | 外壳材质Shell material | 铝合金Aluminum | | 轴径the axis diameter | 10mm.其他尺寸可定制 | | 轴负载Shaft loading | 轴向Axial：70N 径向Radial：85N | | 起动转矩Starting torque | ≤50g.cm（+25℃） | | **高转速MAX.SPEED | 10000rpm | | 震动Vibration | ≤100m/s2(5～2000HZ) | | 冲击Shock | ≤1000m/s2（11ms） | | 重量weight | ≤0.35kg | | 环境特性Environmental spec | | | | 工作温度 operating Temp | -10℃－70℃(不结冰) | | 工作湿度 operating Humidity | 30～85%RH(无结露) | | 储存温度 storage Temp | -30℃－80℃ | | 防护等级protection grade | IP50 |
|
|
|
注：
1. 七芯插头七脚为屏蔽线;
2. 屏蔽线已接编码器外壳；
3. 输出标准电缆长度为一米**长可达100米。 |
外形尺寸图outline drawing
 |
订货代码 ORDERING INFORMATION：
|
 |
推荐联轴器：
| LST系列 | LSW系列 |  | |
|
