品牌：河北大恒
产地：河北
控制方式：数控
起订：1台
供应：10台
发货：10天内
| 产地 | 河北 |
|---|---|
| 控制方式 | 数控 |
| 类别 | 龙门铣床 |
| 适用范围 | 通用 |
| 新旧程度 | 全新 |
| 重量 | 380000 |
| 执行质量标准 | 行标 |
| 是否库存 | 否 |
| 作用对象 | 板材 |
| 适用行业 | 机械 |
| 布局形式 | 立式 |
| 作用对象材质 | 金属 |
| 品牌 | 精科大恒 |
| 型号 | DHXK2204 |
| 主轴锥孔锥度 | BT50 |
| T型槽数目 | 9 |
| 质量认证 | ISO9001-2000 |

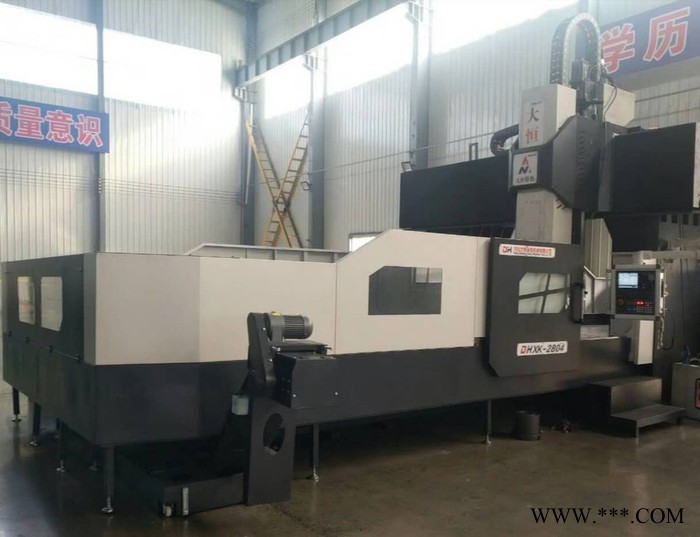

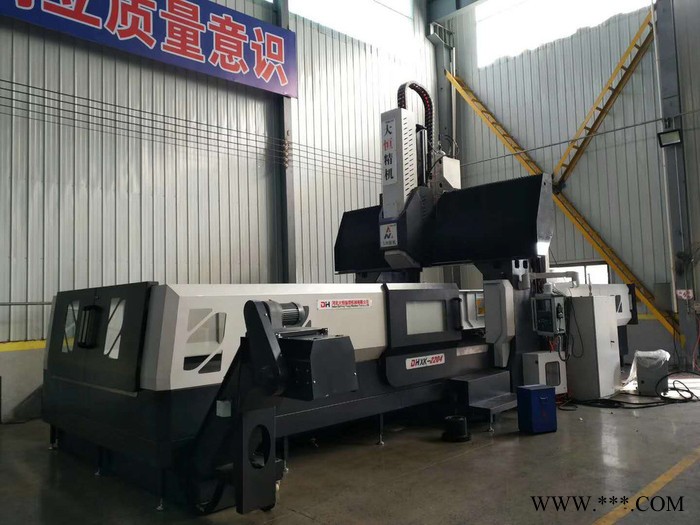

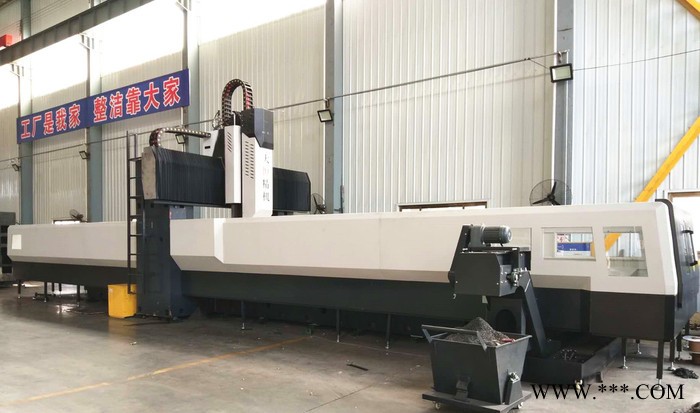

精科大恒DHXK2204 数控龙门铣床 多功能高效率重切削
一、 产品简介：
DHXK2204数控龙门铣床的结构特点：固定式床身、工作台移动；主轴箱随溜板上下移动；亦可沿横梁左右移动实现三轴联动；配置18.5KW主镗铣头。机床主铣头具有铣削、镗削、钻削、锪孔等功能，适用于机械、钢铁、能源、汽车、航空航天、兵器、船舶等行业的大、中型零件的加工。
二．主要技术参数和配置清单如下：
| 序号 | 名称 | 品牌 | 备注 |
| 1 | 排屑机 | 沧州 | 双螺旋+提升机+集屑小车 |
| 2 | 铸件毛坯 | 大恒 | 二次回火 |
| 3 | 进给电机 | 发那科 β电机 | X轴扭距36NM,并加精密行星减速机1：4，Y.Z轴扭矩36NM，Z轴带抱闸。 |
| 4 | 主轴电机 | 发那科 β电机 | 18.5千瓦（可选配ɑ电机22KW） |
| 5 | 系统 | 发那科OIMF | 可铣、镗、钻、扩、铰等功能 |
| 6 | 防护罩 | 沧州 | 工作台不锈铁及横梁风琴式防护，机床全防护 |
| 7 | 丝杠 | 日本THK研磨丝杆 C级 | 工作台丝杆8020，横梁和主轴箱上下5010. |
| 8 | 丝杆专用轴承 | 日本NSK | 等级P4 |
| 9 | 贴塑 | 台湾MSK |
|
| 10 | 限位 | 编码器 |
|
| 11 | 电器柜加安装 | 沧州 | 水晶面板 |
| 12 | 铸件粗加工 | 大恒 | 二次回火 |
| 13 | Z轴硬轨导轨磨淬火 | 大恒 | 淬火硬度HRC48以上。 |
| 14 | 装配 | 大恒 | 装配温度10摄氏度以上 |
| 15 | 润滑泵 | 亿安 | 带分油泵,带压力检测功能 |
| 16 | 垫铁和螺栓 | 大恒 | 每台一套 |
| 17 | 主轴 | 台湾健椿 | 外径190BT50长弊端 |
| 18 | 气动元件 | SMC |
|
| 19 | 同步带轮 | 台湾 | 一套 |
| 20 | 安装调试 | 大恒 | 供方负责 |
| 21 | 平衡配重 | 无锡德月 | 氮气 |
| 23 | 线规规格 | 台湾上银 | 55滚柱直线导轨 |
| 24 | 机床结构图 | 大恒 | 提供机床结构图、做为验收依据，按照精度验收表验收、提供地基图 |
| 序号 | 项目 | 主要参数 | ||||
| 1 | X轴行程 | mm | 4200 | |||
| 2 | Y轴行程 | mm | 2200 | |||
| 3 | Z轴行程 | mm | 1000 | |||
| 4 | 龙门跨距 | mm | 2200 | |||
| 5 | 主轴端面至工作台距离 | mm | 200-1200 | |||
| 6 | 工作台面积(宽*长） | mm | 1800*4000 | |||
| 7 | 最大承重 | T | 15 | |||
| 8 | T型槽数量 | No. | 9 | |||
| 9 | T型槽尺寸/间距 | mm | 22/200 | |||
| 10 | 进给驱动方式 |
| 联轴器直连（R+W) | |||
| 11 | 主轴转速 | rpm | 6000 | |||
| 12 | 主电机功率 | kW | 18.5KW | |||
| 13 | 主轴扭矩 | N.m | 143 | |||
| 14 | 主轴锥度及规格 |
| ISO7:24NO50 | |||
| 15 | 拉刀方式 |
| 自动 | |||
| 16 | 主轴直径 | mm | 190 | |||
| 17 | X、Y、Z快移速度 | m/min | 10/10/8 | |||
| 18 | X、Y、Z伺服电机功率 | kW | 3/3/3 | |||
| 19 | X、Y、Z伺服电机扭矩×减速比 | N.m | X轴36*4,YZ轴36 | |||
| 20 | X、Y、Z伺服电机转速 | rpm | 6000 | |||
| 21 | X、Y、Z轴丝杠直径 | mm | Φ80/Φ50/Φ50 | |||
| 22 | 进给速度 | mm/min | 6000 | |||
| 23 | 最小步进当量 | mm | 0.001 | |||
| 标准配置 | ||||||
| 序号 | 明细 | 序号 | 明细 | |||
| 1 | 数控系统：发那科（配手轮） | 7 | Z轴氮气平衡系统 | |||
| 2 | 主轴同步带传动 | 8 | 变压器 | |||
| 3 | 主轴油冷系统带油冷机 | 9 | 三色灯 | |||
| 4 | 自动润滑系统 | 10 | 清洁工具 | |||
| 5 | 外冷系统（水冷） | 11 | 导轨防护 | |||
| 6 | 机床全防护 | 12 | 机床重量38吨 | |||
