XG-32 斜床身高精度数控车床 数控机床 星天机床图1XG-32 斜床身高精度数控车床 数控机床 星天机床图2XG-32 斜床身高精度数控车床 数控机床 星天机床图3

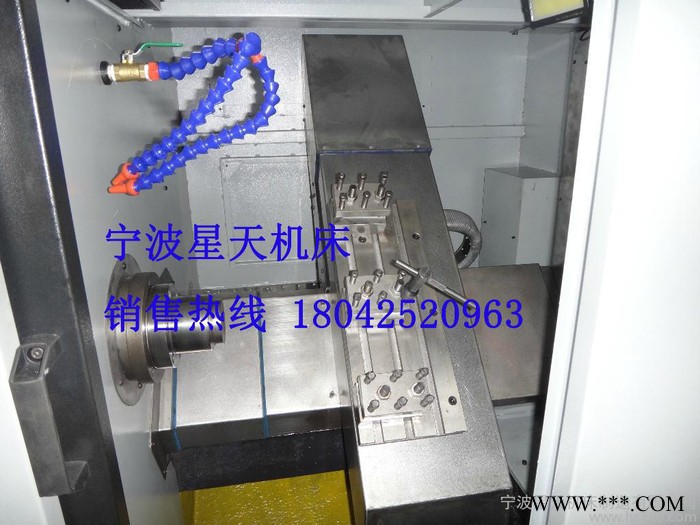

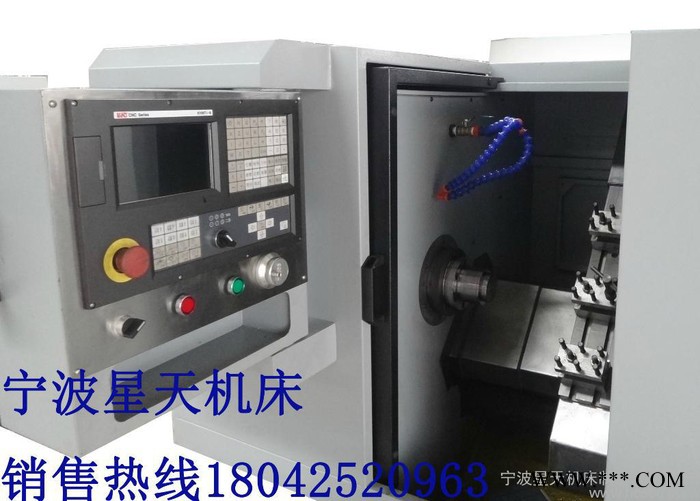

XG-32 斜床身高精度数控车床 数控机床 星天机床

2021-08-20 02:0211110已售
价格:85800.00/台
品牌:星天机床
产品类型:全新
动力类型:液压
加工精度:精密
起订:1台
供应:10台
发货:10天内
产品类型 全新
动力类型 液压
加工精度 精密
控制形式 开环控制
类型 数控车床
适用范围 专用型
外形尺寸 2000x1450x1700
主电机功率 3.7
最大回转直径 Φ320
安装形式 落地式
是否库存
适用行业 仪表
布局形式 立式
主轴通孔直径 Φ48
最大加工长度 300
最大加工直径 Φ45
主轴转速级数 6

产品特点  /  Product  Features

 ◎ 45o 斜床身                                                        ◎ 45o Degree Slant Bed

 ◎ 高精度(加工精度0.005mm、重复定位0.002mm)           ◎ High Precision(machining Precision :0.005mm,

                                                                              repeatability:0.002mm)

 ◎ 线性导轨                                                            ◎ Linear guide rail

 ◎ 伺服主电机、单元式主轴                                          ◎ Servo main motor ,spindle unit

 ◎ 导轨全封闭防护                                                    ◎ Full -enclosed Guide Way Shield

  ◎ 丝杆中置                                                            ◎ Screw in the home

 ◎ X/Z轴进给电机与丝杆直连                                ◎ X/Z Axes motor Connect With Ball Screw

 ◎ 床身整体铸造                                                        ◎Integral Casted Bed

 ◎ 精密刚性轴承                                                        ◎ Precise Rigid Bearing

 产品规格 /  Product  specifications

项目 / Ltem

技术规格

Technology Specifications

单位/Unit

详细参数

Detailed Parameter

能力

Capacity

床身上最大回转直径

Max.Swing Dia .Over Bed

mm

Φ320

拖板上最大回转直径

Max.Swing Dia .Over Slide

mm

Φ80

最大棒料通过直径

Max.Through Dia , Of  Bar

mm

Φ45

最大车削长度

Max,machining length

mm

300

螺纹范围:公制/英制

Thread Range :Metric /Inch



0.25-8/3-80

主轴

Spindle

伺服主轴无极调速

Stepless Frepuency Conversion

R/min

20-5000

主轴通孔

Spindle Bore

mm

Φ48

主轴孔锥度

Spindle taper

o

45o

卡盘直径

Chuck diameter

mm

160

伺服主电机功率

Servo Motor Power

kw

3.7

夹紧装置

Clamping Device



液压/气动

X.Z轴

X.Z Axes

X/Z轴最大行程

Travel Of X/Z Axes

mm

350/300

X/Z轴快速进给速度

Feding Speed Of X/Z Axes

m/min

10/15

X/Z轴电机功率

Power Of X/Z Axes Feding Motor

N.m

6

刀架

Tool Turret

刀架形式

Min ,setting Unit Of X/Z Axes



排刀

刀具数量

Type Of  Tool Post



8

车刀规格

No, Of  Tools

mm

20

其他

Other

自动润滑油泵

Size Of Tool Shank





冷却水泵功率

Lubrication Oil Pump

w

90

液压油泵功率

Hydraulic pump power

kw

2.2

外形尺寸

Overall Dimension

mm

2000x1450x1700

净重(约)

Net Weight

kg

1600

数控系统

CNC System



选配(KND/广数/西门子)
