机床概要

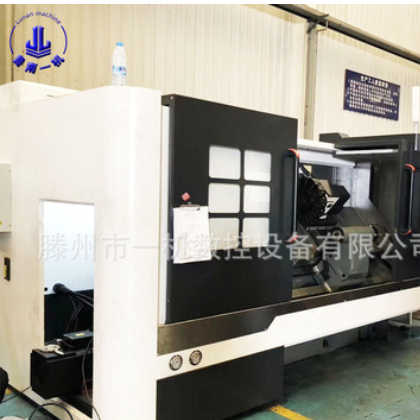

CK6650数控车床
机床用途
本机床适用于盘类、短轴类零件的高密高效加工
主要结构特点
*采用45°整体斜床身，排屑流畅，刚性好
*采用高刚性滚动导轨，定位精度高
*高速高精高刚性主轴单元
标准配置
*广数980TB3i
*伺服主电机7.5kw
*10''液压卡盘（台湾三川液压卡盘）
回转油缸（1442）
选择配置
*KND-1000T、GSK-980TD数控系统、台湾新代、发那科 FANUC
*自动排屑器
*弹性筒夹头与筒夹
技术参数
主要技术参数 | 45度斜轨 CKM6650 |
床身上最大回转直径 | 500mm |
最大加工直径 | 500mm |
最大加工棒料直径 | 350mm |
X行程 | 250mm |
Z行程 | 500mm |
机床导轨方式 | 台湾上银/ABBA RGH35 RGH35直线导轨 |
滚珠丝杆类型 | 台湾TBI X轴3210C3级磨制 Z4012C3磨制 |
X/Z快移速度 | 24米 |
最高主轴转速 | 3500rpm |
主轴型号 | 炮筒主轴单元 7.5KW伺服 |
刀塔类型 | Y160-25-T12工位伺服刀塔。换刀时间0.15秒，宇林台湾台达驱动 |
卡盘类型 | 台湾三川10寸中空 |
主轴通孔 | 76mm |
主轴拉杆通孔 | 65mm |
尾座类型 | 液压尾座 |
定位精度 | 0.01mm |
重复定位精度 | 0.005mm |
液压站 | 4MPA 60L 带风冷 |
数控系统 | 广数980TB3i总线绝对值编码器 |
机床重量 | 3200KG |
外形尺寸 | 2500X1400X1700 mm |
