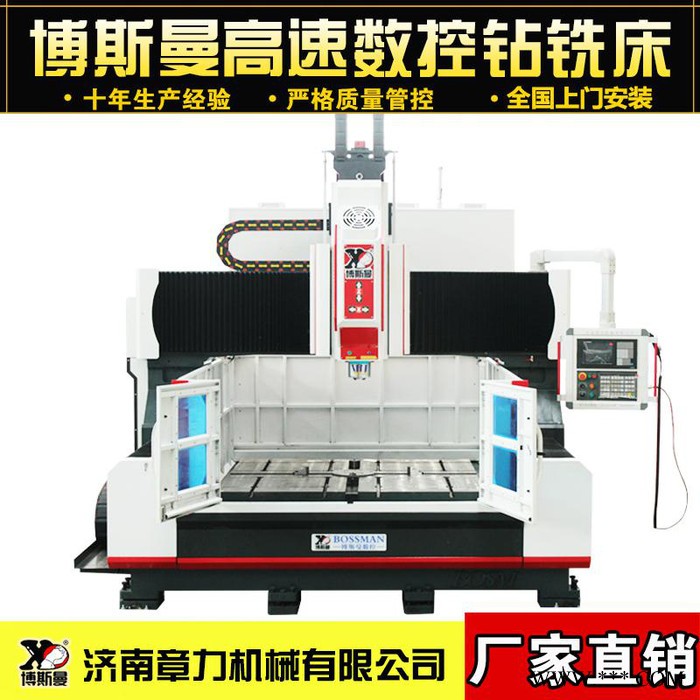

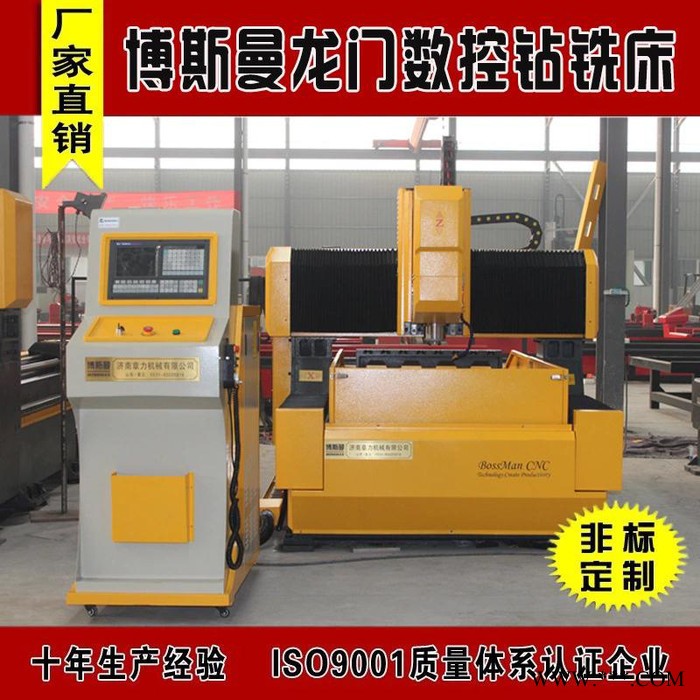

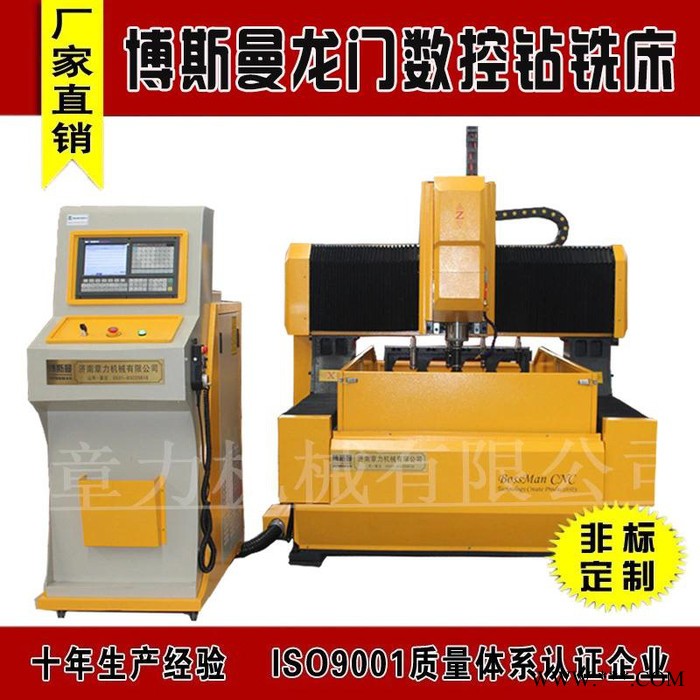

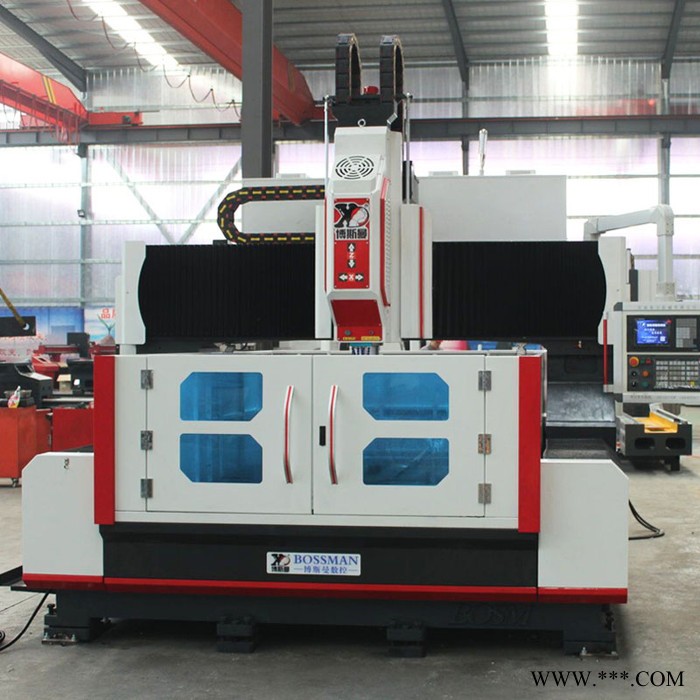

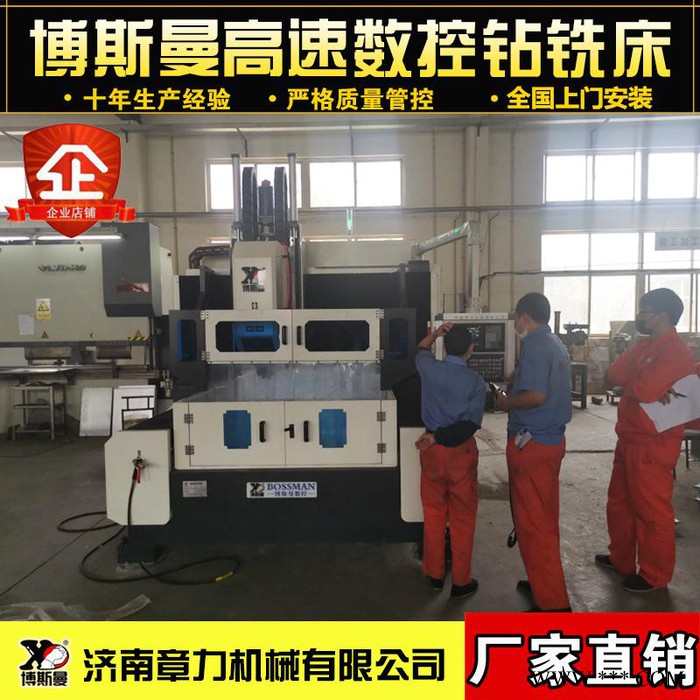

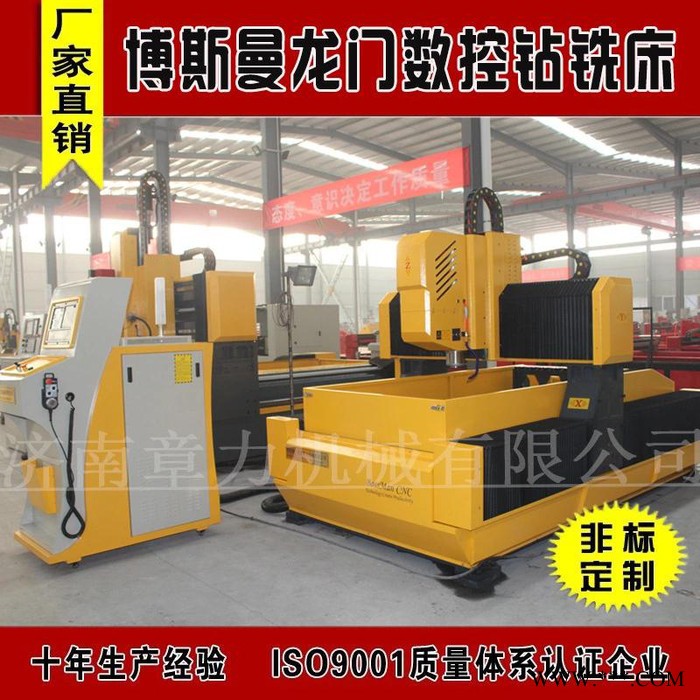

博斯曼 台式钻铣床 数控龙门钻床 卧式钻床 钻铣床厂家 定制数控钻1000*1000

2021-08-19 18:3810990已售
价格:160000.00/台
品牌:博斯曼
控制形式:数控
认证:ISO9001
起订:1台
供应:100台
控制形式 数控
认证 ISO9001
配振动盘 配伺服电机
主轴转速 30~3000
机床结构 龙门式
产地 山东
工作形式 其他
控制方式 数控
售后服务 一年保修
主电机功率 7.5KW
执行质量标准 非标
是否库存
布局形式 立式
作用对象材质 金属
轴数量 三轴
品牌 博斯曼
型号 1010
质量认证 ISO9001

机床用途:

本机床为龙门式数控钻铣床,具有钻孔、刚性攻丝和铣削功能,可以装夹硬质合金内冷钻头钻孔或高速钢麻花钻头外冷钻孔。主要用于管板、法兰钢板及长形工件。机床加工全数字控制,操作简单上下料快速方便。



 机床结构:


    1、机床主要由床身、工作台、龙门、动力头、数控系统、冷却系统等部分组成。龙门数控钻床机床采用床身工作台固定,龙门移动的形式。


    2、龙门数控钻床共有3个数控轴,床身上装有重型直线导轨,龙门可沿导轨作纵向运动(x轴),龙门横梁上也装有直线导轨,溜板可沿导轨作横向运动(y轴),溜板上装有滑块,动力头上装有导轨,动力头可在溜板上作垂直方向运动(z轴),x、Y、z轴都采用数控伺服电机加滚珠丝杠驱动。



    3、动力头主轴采用精密主轴,伺服主轴电机驱动,可根据需要无级调速。主轴可通过BT40夹头装夹钻头丝锥或铣刀,配有气动打刀缸,实现一键换刀,精度更高,实现高速切削。



    4、床身、立柱,工作台,龙门为HT250铸造结构件,支架为矩形管焊接件,加工前经高温退火,半精加工后二次退火去除应力,然后再精加工,可保证机床精度稳定,床面采整体铸铁工作台精铣出T型槽,台面数控精磨而成,保证工作台面精度。

    5、机床采用水冷,内冷外冷兼备,内冷采用意大利罗拓福斯高速旋转接头高压供水,配备冷却液供给、回收、循环系统,配备自动油路润滑系统,保证直线导轨与滚珠丝杠的平稳长久有效工作。



    6、控制采用凯恩帝数控系统,电驱采用高精度系列伺服电机驱动,配备RS232接口和彩色显示屏,中文操作界面,可现场/外部USB输入工件,操作简便,配备全数字高速手轮,使您的操作更方便快捷



型           号

BOSM-1000*1000

加工工件尺寸

长×宽(mm)

1000×1000

工件厚度(mm)

220

垂直滑枕式钻削动力头

数量(个)

1

主轴锥孔

BT40

钻孔直径(mm)

Φ1-Φ30

攻丝直径(mm)

M3-M16

主轴转速(r/min)

30~3000

伺服主轴电机功率(kw)

7.5

主轴下端面到工作台距(mm)

200-600mm

动力头横向移动(X轴)

加工行程(mm)

1000

X轴移动速度(m/min)

0~9

X轴伺服电机功率(kw)

2.4*1

动梁纵向移动(Y轴)

加工行程(mm)

1000

Y轴移动速度(m/min)

0~9

Y轴伺服电机功率(kw)

2.4*1

垂直滑枕进给运动(Z轴)

加工行程(mm)

370

Z轴移动速度(m/min)

0~8

Z轴伺服电机功率(kw)

2.4*1抱闸

机床外形尺寸

长×宽×高(mm)

2500*2100*2200

三轴定位精度

X/Y/Z

±0.05/300mm

三轴重复定位精度

X/Y/Z

±0.025/300mm

毛重(t)

(约)4.5
