| 加工定制 | 是 |
|---|---|
| 成型周期 | 10（秒） |
| 传动方式 | 气动 |
| 激振频率 | 10（次/分） |
| 最大压力 | 1（KN） |
| 整机重量 | 0.3（t） |
| 振动频率 | 50（hz） |
| 工作气压 | 0.6（Mpa） |
| 外形尺寸 | 850×740×1280mm（cm） |
| 装机容量 | 1.5（kw） |
| 成型压力 | 1（吨） |
| 主振形式 | 1 |
| 总功率 | 1500（w） |
| 别名 | 铝型材端面铣床 断桥铝推拉窗光勾企铣槽机 光勾企端面铣 铝塑门窗加工设备 铝型材端面铣床 端面铣 |
| 用途 | 铝型材端面成型铣削 |
| 类型 | 门窗机械 |
| 品牌 | 佳美 |
| 型号 | DX200 |
| 加工定制:是 | 类型:门窗机械 |
| 成型周期:10（秒） | 传动方式:气动 |
| 激振频率:10（次/分） | **大压力:1（KN） |
| 整机重量:0.3（t） | 振动频率:50（hz） |
| 工作气压:0.6（Mpa） | 外形尺寸:850×740×1280mm（cm） |
| 装机容量:1.5（kw） | 成型压力:1（吨） |
| 主振形式:1 | 总功率:1500（w） |
| 别名:铝型材端面铣床 断桥铝推拉窗光勾企铣槽机 光勾企端面铣 铝塑门窗加工设备 铝型材端面铣床 端面铣 | 用途:铝型材端面成型铣削 |
主要用途与使用范围

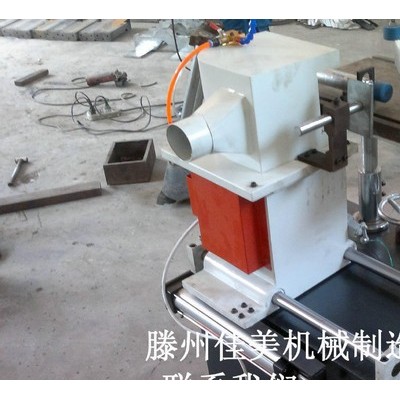

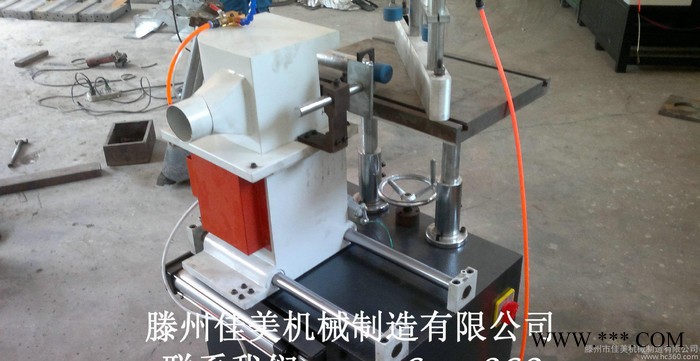

DX200铝门窗端面铣床是铝门窗生产线的专用设备之一。适用于各种型材端面、台阶面的成型加工。如铝门窗上、下滑的成型加工、削边、开长方形孔槽等。该设备吸收了国内外同类产品的优点，由我公司研制生产的新机型，整机结构紧凑，加工范围大，操作方便，生产效率高。
主要技术参数
输入电源 380V 50HZ
电机功率 1.5KW
电机转速 2800r/min
气源工作压力 0.5—0.8Mpa
主轴直径 ￠32mm
铣刀直径 ￠115—￠160mm
可装铣刀宽度 90mm
主轴箱进给行程 0—320mm
工作台尺寸 500×350mm
工作台升降行程 0—80mm
定位扳旋转角度 0—55°
开 **大尺寸 90×45×200mm
外形尺寸 850×740×1280mm
重量 300kg
主要结构特点
该机床由圆盘铣刀、稻杆、电动机、铣削进给机构、定位机构、夹紧装置、工作台、机身、电动控制系统等组成。
1圆盘铣刀
该机采用三面刃合金圆盘铣刀，是本公司根据切削要求自制的，也可根据用户要求设计加工专用铣刀。
2刀杆
刀杆将圆盘铣刀和电动机输出轴连接为一体，电动机通过刀杆直接带动圆盘铣刀进行切削。
3切削进给机构
进给系统采用气动传动，速度可进行无级调整，切削进给平稳均匀，切削精度和表面质量良好。
4气动控制系统
气动控制系统实现了工件夹紧与切削进给的连锁程序控制，通过按钮开关即可完成工件夹紧——切削进给——退出——工件松开的加工全过程，操作简单，安全可靠，生产效率高。
