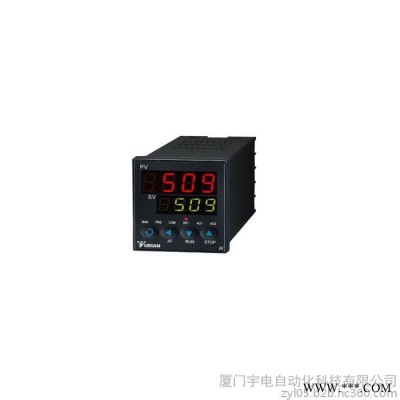

YUDIAN/宇电AI-509 塑料机械专用控温仪表,质保2年仪表

产品价格270.00元/台

产品品牌YUDIAN/宇电

最小起订≥1 台

供货总量1000 台

发货期限自买家付款之日起 天内发货

浏览次数1022

企业旺铺https://www.wdmjw.cn/com/zyl05/

更新日期2021-07-05 17:14

企业主推产品

诚信档案

厦门宇电自动化科技有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 厦门宇电自动化科技有限公司

企业名片

厦门宇电自动化科技有限公司

联 系  人:王云祝(先生) 网销部经理

联系固话:

联系地址:中国福建省厦门市湖里区中国.福建省.厦门市.湖里区厦门火炬高新区

【友情提示】:来电请说明在我的模具网看到我们的,谢谢!

商品信息

基本参数

品牌:

YUDIAN/宇电

所在地:

福建 厦门市

起订:

≥1 台

供货总量:

1000 台

有效期至:

长期有效

测量精度:

0.3级

显示方式:

双4位数码管,可带小数点显示
详细说明
测量精度 0.3级
显示方式 双4位数码管,可带小数点显示
输入规格 热电阻和热电偶输入
输出规格 固态和继电器选择输出
产地 福建
产品认证 CQC
电压 100-240VAC或24VDC
结构形式 台式
控制模式 智能温度控制调节器
类型 智能温度控制调节器
适用范围 化工,冶金,陶瓷,塑料,石化,轻工,机械
执行标准 国标
驱动能源 电动
品牌 YUDIAN/宇电
型号 AI-509
加工定制
特性级别 标准级

产品特点 / 技术规格

产品特点

● 为塑料机械、食品机械、包装机械、烘箱、环境实验设备┅┅等行业设计。具备操作简便、易学易用及价格低廉的特点。

**用的 100~240VAC 输入范围开关电源或 24VDC 电源供电,具备50Hz/60Hz 电源频率及℃ /。F 单位选择功能。

● 输入可自由选择热电偶或热电阻,输出采用先进的模块化结构,规格丰富,交货迅速且维护方便。

● 采用具备自整定(AT)功能的 AI 人工智能调节算法,控制准确且无超调。

● “发烧”级硬件设计,采用钽电容或陶瓷电容取代普通电解电容,具备比同级产品更低的电源消耗、更高的可靠性、稳定性及更宽广的温度使用范围;其电源及 I/O 端子均通过 4KV/5KHz 的群脉冲抗干扰实验。

● 通过 ISO9001 质量认证、ISO14001 环境管理体系认证和 CE 认证,在质量、抗干扰能力及安全标准方面符合国际水准。



-------------------------------------------------------------------------------

技术规格

● 输入规格:K、S、R、E、J、N、Pt100

● 测量范围:K(0~1300℃ )、S(0~1700℃ )、R(0~1600℃ )、E(0~1000℃ )J(0~1200℃ )、N(0~1300℃ ) 、Pt100(-200 ~ +800℃ )

● 测量精度:0.3%FS±1℃ (AI-508);0.3%FS±0.1℃ (AI-509)

● 调节方式:位式调节方式(ON-OFF)或带自整定(AT)功能的 AI 人工智能 PID 调节

● 输出规格(模块化):L1 继电器触点开关输出(常开):250VAC/2A 或 30VDC/2AG 固态继电器(SSR)电压输出:12VDC/30mA ( 用于驱动 SSR 固态继电器 )W1 可控硅无触点开关输出(常开):100~240VAC/0.2A(持续),2A(20mS瞬时,重复周期大于 5S)K1 可控硅过零触发输出:可触发 5~500A 的双向可控硅、2 个单向可控硅反并联连接或可控硅功率模块K3 三相可控硅过零触发输出:可触发 5~500A 的双向可控硅、2 个单向可控硅反并联连接或可控硅功率模块

● 报警功能:上限报警、下限报警及正负偏差报警功能,可选购安装继电器模块将报警信号输出

● 电源:100~240VAC,-15%,+10%/50~60Hz

● 电源消耗:≤ 3W

● 使用环境:温度 -10~+60℃;湿度 0~90%RH


型号定义

仪表型号由 5 部分组成,如下:AI-509 A G L2 L2

                                ① ② ③ ④ ⑤

① 表示仪表型号AI-509 型人工智能温度控制器,0.3 级测量精度**高显示分辩率为 0.1℃

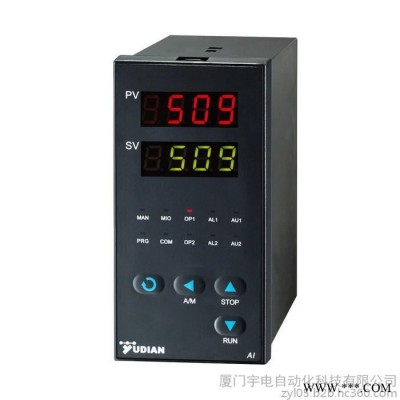

② 表示仪表面板尺寸规格A 面板 96×96mm,开口 92×92mm,插入深度 100mmD 面板 72×72mm,开口 68×68mm,插入深度 95mmD2 面板 48×48mm,开口 45×45mm,插入深度 95mmE 面板 48×96mm(宽 × 高),开口 45×92mm,插入深度 100mmF 面板 96×48mm(宽 × 高),开口 92×45mm,插入深度 100mm


③ 表示仪表主输出(OUTP)安装的模块规格

L1 表示为继电器输出,规格为 2A/250VAC,大体积,仅常开端具备火花吸收功能

L2 表示安装有常开 + 常闭端的小体积继电器模块,规格为 1A/250VAC

G 表示为 SSR 电压输出,规格为 12VDC/30mA

W1 表示无触点可控硅开关输出,适合驱动 80A 以下交流接触器,干扰低,长寿命

K1 表示为可控硅过零触发输出,( 仅 1 路触发输出,适合单相电源)

K3 表示为三相可控硅过零触发输出,可触发 5~500A 的双向可控硅、2 个单向可控硅反并联连接或可控硅功率模块


④ 表示仪表报警(ALM)安装的模块规格,可作为**路报警输出。

N 或不写表示没有安装模块

L0 表示安装有常开 + 常闭端的大体积继电器模块,规格为 2A/250VAC,支持 AL1 报警输出

L2 表示安装有常开 + 常闭端的小体积继电器模块,规格为 1A/250VAC,支持 AL1 报警输出

L5 表示安装 2 路常开继电器模块,规格为 2A/250VAC,可支持 AL1 及AL2 两路报警输出


⑤ 表示仪表辅助输出(AUX)安装的模块规格,可作第二路报警输出N 或不写表示没有安装模块

L0 表示安装有常开 + 常闭端的大体积继电器模块,规格为 2A/250VAC,支持 AU1 报警输出

L2 表示安装有常开 + 常闭端的小体积继电器模块,规格为 1A/250VAC,支持 AU1 报警输出

L5 表示安装 2 路常开继电器模块,规格为 2A/250VAC,可支持 AU1 及AU2 两路报警输出


注 1:对于 D2 尺寸仪表受体积限制,当 AUX 位置安装 L5 或 L1 模块时,OUTP 位置不能安装 L1 大体积模块,可用 L2 替代。注 2:D、D2 尺寸仪表无法安装 K3 模块;D2 没有 ALM 模块插座;D 在ALM 位置无法安装 L5 双路继电器输出模块。

接线图

    不同型号的热电偶采用的热电偶补偿导线不同,补偿导线应直接接到仪表后盖的接线端子上,中间不能转成普通导线,否则会产生测量误差。
