恒兴星龙门铣床磁栅尺_高精度磁栅电子尺批发 磁栅尺厂家批发

产品价格550.00元/套

产品品牌未填

最小起订≥1 套

供货总量888 套

发货期限自买家付款之日起 1 天内发货

浏览次数1386

企业旺铺https://www.wdmjw.cn/com/bj02530082kin7/

更新日期2021-08-20 02:07

企业主推产品

诚信档案

深圳市恒兴星精密仪器有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 深圳市恒兴星精密仪器有限公司

企业名片

深圳市恒兴星精密仪器有限公司

联 系  人:赵先生(先生)

联系固话:

联系地址:中国广东省深圳市宝安区西乡固戍航城大道西银丰工业园A栋二楼A区左侧

【友情提示】:来电请说明在我的模具网看到我们的,谢谢!

商品信息

基本参数

品牌:

未填

所在地:

广东 深圳市

起订:

≥1 套

供货总量:

888 套

有效期至:

长期有效

是否进口:

加工定制:

详细说明
是否进口
加工定制
测量范围 1M-100M
产地 深圳
精度 5um
品牌 恒兴星
型号 GCS913系列

恒兴星光栅尺数显表厂家直销!

 二十年生产研发销售经验值得您信赖


一直秉承客户至上的原则!

选择恒兴星光栅尺,您放心!

欢迎咨询!

官方网站:www.szhxx.com

QQ:984655731   电话:15712028363

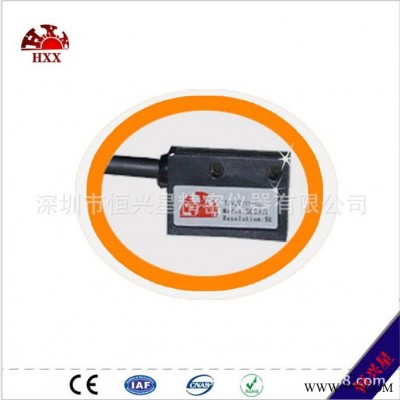

>>磁栅尺读数头


型号:GCS系列

GCS-AGCS-BGCS-S

分辨率:1μm(0.001mm)、5μm(0.005mm)
输出 :LINE-DRIVER、PUSH-PULL
线长 :2米、5米、10米

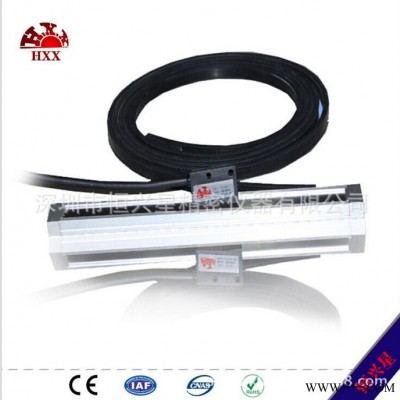

>>磁栅尺感应器及磁带

磁栅尺精度:



±10μm/m、±15μm/m、±30μm/m



磁栅尺长度:



Max 32M


磁 间 距:

1+1mm、2+2mm



磁栅尺主要市场:

直线测量或者环形角度测量的金属加工设备、建材机械、木工机械等



磁栅尺的优点是:
(1)采用全密封结构,磁栅尺的高精度感应器均被完全密闭,可以在恶劣环境中工作。
(2)尺体为金属结构,保护良好,不会因冷却水、冷却液、粉末或尘土等的影响而污损,抗污染能 力强。
(3)壳体刚性强、密封好,即使用喷气清洗机床时,直接喷射到磁栅尺也不会被损坏。
(4)磁带的线胀系数与钢铁相同,对车间温对车间温度变化不敏感。

(5)非接触式测量,无背隙问题,安装维护方便,精度高,行程长可无限接长0.1-100米。

(6)高抗污染能力,在环境相当恶劣的环境中不失精度,在水,油,铁屑中工作,安装简易,安装允许误差大 价格便宜,十年不失磁。



GCS系列磁读头使用手册



n 概要

本产品通过非接触磁感应将直线运动转换为正交脉冲信号输出,可以准确的测量出长度、加速度等,并且有很强的抗震、防油、防尘、防水、耐高温等性能。外形设计小巧,安装方便,节省安装空间,直线长度可达百米以上,适合于铣床、磨床、石材切割机、木材切割机等各种场合。

n 型号说明

GCS

5000

X

-X

XXXX

X

X

-XXX

系列

对应磁距

P/H

输出格式

电缆长度

接线方式

电压

分辨率

读头

50:5mm





型号

C小体积

P全封闭

H 两孔

E:电压输出

L:长线输出

默认:200cm



A:9芯DB公头

B:15芯DB公头

C:7芯航空插头

N:裸线

05:5V±5%

24:24V±5%

0.005mm

0.010mm

0.025mm

0.050mm

※对应磁条型号为:MS50


undefined

n 接线图

电压输出

绿

F.G

A

B

Z

VDC

0V(GND)

屏蔽线

长线驱动输出

绿

F.G

A

B

Z







VDC

0V(GND)

屏蔽线















n 磁条安装示意图

磁条安装前需要做的准备工作:

1.  确保安装台面的平行度,建议在台面上铣条平行槽或者使用磁条安装铝条

2.  仔细清理干净安装台面,无油污、灰尘、铁屑等

3.  将磁条背胶撕开一个缺口,逐渐的平行的贴在安装台面上

4.  将磁条保护钢带背胶撕开一个缺口,逐渐的平行的贴在磁条表面

 undefined



 注意:强磁不能紧靠磁条表面,否则磁条可能会失效。





n 磁读头安装示意图



磁读头安装前的工作:

1.       确认待安装读头的型号符合要求,具体信息参考首页的型号说明。

 undefined



2.       确认磁读头运行方向。如果和所要求方向相反,建议在仪表内更改运行方向或将磁读头反过来安装(不推荐)。

        undefined




3.确保磁读头安装后达到下图所要求的安全范围,使用塞尺和千分表等工具完成安装。

undefined

安全非接触间距(推荐)

安全偏离角度







安全倾斜角度

安全偏转角度

安全偏移距离









undefined
undefined
undefined

>>磁栅尺数显表:



一:低功耗LCD显示;

二:磁传感器与磁尺之间的安装间隙适宜可达2MM

三:电池供电;

四:准相对值显示,面板操作,公英制直接转换,增量和相对值测量模式可转换,随机复零

五:显示精度可达0.01MM和0.1度。

磁栅尺头


>>安装要求



1;磁尺的安装应离开断路器、继电器、电机电容、制动器、离合器、脉宽调制器等0.5m 以上.
2;线缆走向必须和动力线分开以减小串入噪声 .
3; 输入电源:电压允差不能超过 +/- 5%. 波纹不超过 50 mV.
4;电气干扰的抑制:供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV
5;带 RC 网络的 AC 扼流圈,例如 0.1 微法 /100 欧姆,安装自由轮二极管到 DC 线圈,安置RC抑制电机和它的断路线圈(在电机端子盒中)为电子装置提供额外的电力
6;磁带由 3 个部分组成:长度从 0.5 到 32 m
A 相当柔软的有磁性的尺带。
B 铁性的粘合橡胶尺带的柔性基带。用于支撑磁带、提供磁场通路。 和机床粘合由双面胶带制成。
C 此层透磁带用于保护橡胶磁带,可弯曲易于运输,供货时是单独分开的,使用时用双层胶带和橡胶磁带粘合



>>安装说明



粘贴磁条:

薄型尺带必须粘合到清洁、干燥、平整的表面。典型的清洁剂是 50% 酒精和 50% 的水混合液或庚烷(请注意制造商关于接触此类溶剂的提示)。在铜、黄铜等表面应确保表面清洁没有任何氧化层。
粘合表面:

尺带粘合到表面后直接产生粘合力,适当加压效果更好。
粘接温度:

适宜的粘接温度是从+21°C到38°C。如果温度在 11°C或更低,粘接剂会变得太硬粘合力会不够。 在正确应用情况下,粘合力在零下温度时也能保证。 粘合72小时后结合力会到MAX(21°C)。


磁带的化学反应



无影响:

甘油、亚麻子油、豆油、棉花子油、矿物油、酸牛奶、异辛烷、N – 乙烷、蚁酸 93°C
有影响:

丙酮、汽油、30% 醋、油酸、乙炔、水蒸气、异乐灵、海水、纯氨水、20% 醋酸、煤油、硬脂酸
禁止:

苯 甲苯 硝石溶液 松节油 油漆稀释剂 37% 盐溶液, 93°C 四氯化碳 Tricoethylene 硝基苯37% 盐酸,93°C 四氢呋喃 二甲苯
