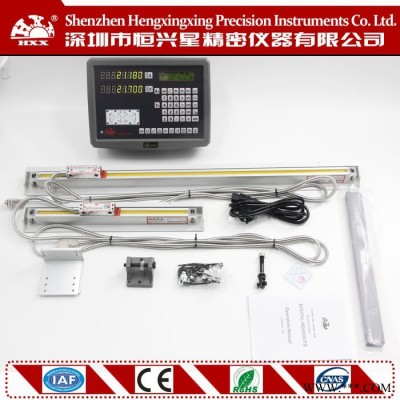

恒兴星GCS900系列铣床/车床光栅电子尺套装|两支光栅尺一台数显表含配件

产品价格899.00元/套

产品品牌HXX

最小起订≥1 套

供货总量1000 套

发货期限自买家付款之日起 4 天内发货

浏览次数1212

企业旺铺https://www.wdmjw.cn/com/bj02530082kin7/

更新日期2021-08-20 02:59

企业主推产品

诚信档案

深圳市恒兴星精密仪器有限公司

会员级别:企业会员

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 深圳市恒兴星精密仪器有限公司

企业名片

深圳市恒兴星精密仪器有限公司

联 系  人:赵先生(先生)

联系固话:

联系地址:中国广东省深圳市宝安区西乡固戍航城大道西银丰工业园A栋二楼A区左侧

【友情提示】:来电请说明在我的模具网看到我们的,谢谢!

商品信息

基本参数

品牌:

HXX

所在地:

广东 深圳市

起订:

≥1 套

供货总量:

1000 套

有效期至:

长期有效

数显表电压:

80V-260V

测量范围:

0-1000MM
详细说明
数显表电压 80V-260V
测量范围 0-1000MM
产地 深圳
产品认证 CE
精度 1μm/5μm/0.5μm
类型 电子数显卡尺
外形尺寸 290x195x50(mm)
执行质量标准 欧规
品牌 HXX恒兴星
型号 GCS900-2d
加工定制

【产品尺寸】:

19*29.5*5(宽*长*高)

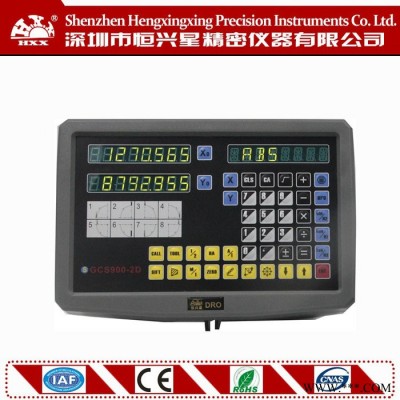

【产品特点】:

中文液晶显示;自动分中功能;公制/英制转换功能;绝对/相对计数转换功能;1000组零位记忆功能;函数计算器运算功能;圆弧面加工功能;圆周分孔功能;斜面加工功能;斜线分孔功能;机床误差补偿功能;EDM火花机功能;

【基本性能指标】:

轴数:单轴、双轴、三轴、四轴、五轴

解析度:0。001-20;

显示功能:8位LED数码管,高档液晶片;

运行速度:每分钟100米以上;

电源:AC110V/AC220V、50~60Hz30VA;温度范围:-20~40

【明显优势】:

全中文显示,节约教育训练费,提高生产效率,人员变动损失小;

停电记忆采用E2PROM,免换电池,免维护,记忆十年;

使用100万次,是你最佳保障;超薄型、抗干扰、高速度、耐震动;

【光栅尺概述】:

GCS—898滚动式光栅线位移传感器分为小型、中型、大型三种类型。每一类均可用50线对的光栅作为测量基准,当和数显表配套使用时,可以满足各种中、小型机床和其它精密测量的线位移数字显示。

本传感器的读数头采用滚珠轴承定位和导向,磨擦小,灵敏度高,使用寿命长。

本传感器采用精密计量光栅作为测量准器,测量精度高。对于已走失精度机床的改造精密化具有实用的意义。使用光栅数显机床,可以大大提高加工精度和生产效率。

本传感器采用密封式结构,性能可靠,安装方便,是其它任何一种数显系统无法比拟的

光栅尺传感器技术规格



  小尺

中   尺

     大 尺

型号

GCS-898-1

GCS-898-5

GCS-898-1

GCS-898-5

GCS-898-1

GCS-898-5

光栅栅距

20UM(0.020mm),10UM(0.010mm)

光栅测量系统

透射式红外光学测量系统,红外线波长:880nm

读数头滚动系统

垂直式五轴承滚动系统

45°五轴承滚动系统

分辨率

1UM

5UM

1UM

5UM

1UM

5UM

有效行程

50-1000MM

1100-3000MM

精确度UM

长度













10-500

±3UM

±6UM

±3

±6UM

±3UM

±6UM

550-1000

±6UM

±10UM

±6UM

±10UM

±6UM

±10UM

1050-1500









±30UM

1550-2000

±50UM

2050-3000

±80UM



二、工作原理

1、光栅测量

滚动式光栅线位移传感器由铝型材、光栅尺、安装端盖、读数头和信号电缆(带插头)等部分组成。光栅尺(标尺)固定在铝型材壳体中,安装端盖分别固定在壳体的两端,组成以光栅为基准的测量体。读数头由四裂相指示光栅、光源板、接收板、整形(匹配)板和电缆组成。指示光栅座的侧面装有三只滚珠轴承,指示光栅和光栅的间隙由其定位保证。指示光栅座的上部装有二只滚轴承。当读数头和光栅作相对运动时,指示光栅座始终贴在光栅的刻划面和顶部,装在指示光栅两侧的光源和接收板,分别作为光源和光闸莫尔条纹的接收。该光电信号经数显箱处理为位移数字。这样就完成了光栅对线位移的测量。为便于数显表(箱)的处理,在传感器中,还把莫尔条纹的光电信号经整形(匹配)处理后再由信号电缆输入。

简而言之,滚动式光栅线位移式传感器是由装有光栅尺的壳体和带有信号电缆的读数头二部分组成。

2、光电转换

滚动式光栅线位移传感器采用四裂相指示光栅,因此有四组发光、接收系统,零位
窗另有独立的发光、接收系统,均取红外二极管和光电三极管作为发光、接收器件。

光源由此5VDC经限流电阻供给发光二极管。其工作电流恒定,保证接收信号的稳定。

3、零窗信号

滚动光栅线位移传感器带有一个零位(参考)窗。当读数头通过标尺上此标记处时,读数头输出1个正脉冲,止脉冲(信号)输入数显表(箱),由它来处理,以获得光栅测量的坐标定位,具体功能视数显表(箱)而定。
